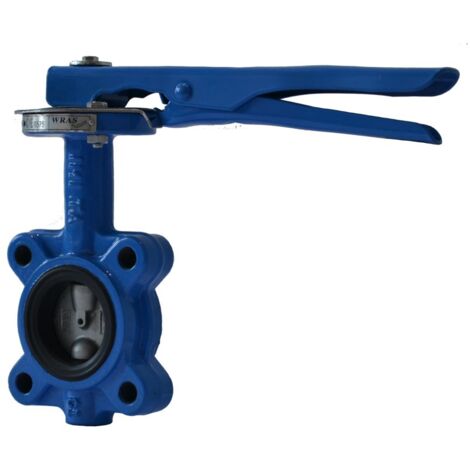

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 100, Zwischenflanschklappe

IMI TA Absperrklappe TA-BTV, DN 100 Nenndruck PN 16, Zwischenflanschklappe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe, die speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen entwickelt wurde. Mit einem Nenndurchmesser von DN 100 und einer Druckstufe von PN 16 eignet sie sich ideal für die Regelung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen.

Welche Einsatzbereiche deckt die Absperrklappe TA-BTV ab?

Die Absperrklappe TA-BTV von IMI TA ist vielseitig einsetzbar in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für den Transport von Wasser, neutralen Flüssigkeiten sowie Wasser-Glykol-Gemischen konzipiert. Der Einbau erfolgt als Zwischenflanschklappe (Wafer) zwischen Flanschen nach EN 1092-2.

Aus welchen Materialien besteht die Absperrklappe TA-BTV?

Das Gehäuse der Absperrklappe ist aus Gusseisen EN-JL 1040 gefertigt, was eine hohe Stabilität sicherstellt. Die Welle besteht aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Der Hebel zur Bedienung ist aus gepresstem Stahl gefertigt. Die Klappe ist beschichtet und in der Farbe Blau (RAL5015) gehalten.

Welche Vorteile bietet die Installation und der Betrieb?

Die Bedienung der Absperrklappe TA-BTV erfolgt komfortabel mittels eines Handgriffs. Für die Installation ist kein Spezialwerkzeug erforderlich, was die Montage vereinfacht. Die Absperrklappe ist für einen breiten Betriebstemperaturbereich von -10 °C bis 120 °C ausgelegt und weist einen Kvs-Wert von 926 auf, was eine effiziente Durchflussregelung ermöglicht.

Technische Daten

• Typ: Zwischenflanschklappe
• Nenndurchmesser: DN 100
• Nenndruck: PN 16
• Kvs-Wert: 926
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Baulänge: 51,5
• Rohraußendurchmesser alle Anschlüsse: 102
• Bedienhöhe: 345
• Länge Bedienungselement: 260

Die IMI TA Absperrklappe TA-BTV in der Ausführung DN 100 und PN 16 ist eine zuverlässige Lösung für die präzise Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen. Mit ihrem robusten Gusseisengehäuse, Edelstahlkomponenten und einem breiten Temperaturbereich von -10 °C bis 120 °C bietet sie eine langlebige und effiziente Funktion bei einfacher Installation.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450038290
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 51,5
• Rohraußendurchmesser alle Anschlüsse: 102
• Druckstufe Flansch: PN 16
• Bedienhöhe: 345
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 100
• Gastec QA Prüfung: nein
