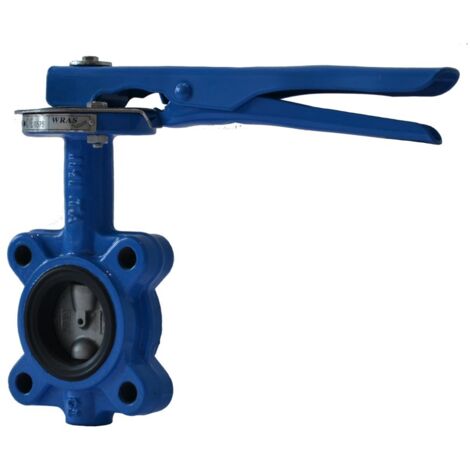

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 125, Zwischenflanschklappe
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
IMI TA Absperrklappe TA-BTV, DN 125 Nenndruck PN 16, Zwischenflanschklappe
Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe für Heizungs-, Kälte- und Brauchwassersysteme. Mit einem Nenndurchmesser von DN 125 und einem Nenndruck von PN 16 ist sie für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert. Sie eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische und zeichnet sich durch ihr robustes Gusseisengehäuse und die EPDM-Dichtung aus.
Für welche Systeme ist die IMI TA Absperrklappe TA-BTV geeignet?
Die Absperrklappe TA-BTV von IMI TA ist eine vielseitige Lösung für Heizungs-, Kälte- und Brauchwassersysteme. Sie ist speziell für den Transport von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen ausgelegt. Die Zwischenflanschklappe ist für einen Nenndurchmesser von DN 125 und einen Nenndruck von PN 16 konzipiert und kann in einem breiten Temperaturbereich von -10 °C bis 120 °C eingesetzt werden.
Welche Materialien und Konstruktionsmerkmale zeichnen die TA-BTV aus?
Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040, was eine hohe Stabilität und Langlebigkeit sicherstellt. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Eine Buchse aus PTFE sowie eine Dichtmanschette und O-Ringe aus EPDM stellen die zuverlässige Abdichtung sicher. Die Bedienung erfolgt über einen Hebel aus gepresstem Stahl.
Wie wird die IMI TA Absperrklappe TA-BTV installiert und bedient?
Die Absperrklappe TA-BTV ist als Zwischenflanschklappe (Wafer) für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Die Installation ist unkompliziert, da kein Spezialwerkzeug erforderlich ist. Die Bedienung erfolgt über einen Handgriff. Die Klappe ist in der Farbe Blau (RAL5015) gehalten.
Technische Daten
- Nenndurchmesser: DN 125
- Nenndruck: PN 16
- Typ: Zwischenflanschklappe
- Kvs-Wert: 1500
- Max. Betriebstemperatur: 120 °C
- Min. Betriebstemperatur: -10 °C
- Werkstoff Gehäuse: Gusseisen EN-JL 1040
- Werkstoff Welle: Edelstahl BS970 420S37
- Werkstoff Scheibe: Edelstahl BS970 304S15
- Dichtung: EPDM
Die IMI TA Absperrklappe TA-BTV in DN 125 und PN 16 stellt eine zuverlässige Lösung für die Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen dar. Mit ihrem robusten Gusseisengehäuse, der EPDM-Dichtung und einem Kvs-Wert von 1500 ist sie für einen breiten Temperaturbereich von -10 °C bis 120 °C ausgelegt und überzeugt durch ihre einfache Handhabung und Installation.
Produktspezifikation
- Hersteller-Warengruppe: TA-Kugelhähne
- Hersteller-Produktgruppe: IMI TA
- Hersteller-Artikelnummer: 42450038291
- Oberflächenschutz: beschichtet
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienung: Handgriff
- Länge Bedienungselement: 260
- Druckstufe Artikel: PN 16
- Baulänge: 56
- Rohraußendurchmesser alle Anschlüsse: 128
- Druckstufe Flansch: PN 16
- Bedienhöhe: 379
- Mediumtemperatur (Dauerbetrieb): -10 - 120
- Nenndurchmesser: DN 125
- Gastec QA Prüfung: nein
- Oberflächenschutz: beschichtet
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienung: Handgriff
- Länge Bedienungselement: 260
- Druckstufe Artikel: PN 16
- Baulänge: 56
- Rohraußendurchmesser alle Anschlüsse: 128
- Druckstufe Flansch: PN 16
- Bedienhöhe: 379
- Mediumtemperatur (Dauerbetrieb): -10 - 120
- Nenndurchmesser: DN 125
- Gastec QA Prüfung: nein
Eigenschaften
- MarkeIMI HYDRONIC ENGINEERING
- Länge5.6 cm
- Breite12.5 cm
- Höhe100 mm
- Durchmesser125 mm
