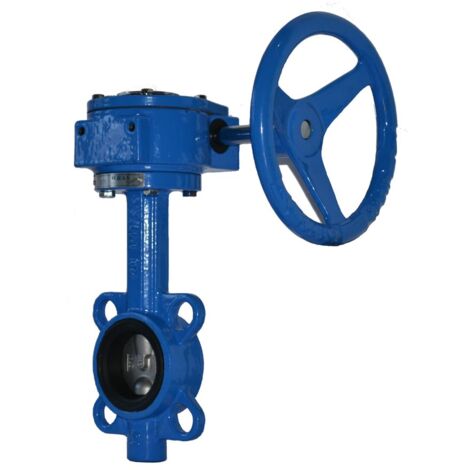

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 125, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 125 Nenndruck PN 16, Zwischenflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe mit Getriebe, konzipiert für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische ausgelegt und wird für den Einbau zwischen Flanschen nach EN 1092-2 eingesetzt. Mit einem Nenndruck von PN 16 und einem Nenndurchmesser von DN 125 bietet sie eine zuverlässige Lösung für vielfältige Anlagenanwendungen.

Für welche Systeme ist die Absperrklappe TA-BTV geeignet?

Die IMI TA Absperrklappe TA-BTV dient als Absperrklappe in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für den Durchfluss von Wasser, neutralen Flüssigkeiten sowie Wasser-Glykol-Gemischen konzipiert. Die Ausführung als Zwischenflanschklappe mit Getriebe ermöglicht eine präzise Regelung und Absperrung in Rohrleitungssystemen.

Welche Materialien und Komponenten zeichnen die TA-BTV aus?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 gefertigt und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus Polytetrafluorethylen sowie eine Dichtmanschette und ein O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgen für eine zuverlässige Abdichtung. Die Bedienung erfolgt über ein Handrad aus Grauguss. Der Oberflächenschutz ist beschichtet und die Farbe ist blau RAL5015.

Wie erfolgt die Installation und welche Betriebsbedingungen sind zu beachten?

Die Absperrklappe ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Für die Installation ist kein Spezialwerkzeug erforderlich. Sie ist für einen Temperaturbereich von -10 °C bis 120 °C geeignet. Der Kvs-Wert beträgt 1500, was eine hohe Durchflussleistung kennzeichnet. Die Baulänge beträgt 56 und die Bedienhöhe 382.

Technische Daten

• Nenndurchmesser: DN 125
• Nenndruck: PN 16
• Kvs-Wert: 1500
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 120 °C
• Werkstoff Gehäuse: Gusseisen (EN-JL 1040)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Baulänge: 56
• Bedienhöhe: 382
• Rohraußendurchmesser alle Anschlüsse: 128

Die IMI TA Absperrklappe TA-BTV in DN 125 und PN 16 ist eine zuverlässige Zwischenflanschklappe mit Getriebe für Heizungs-, Kälte- und Brauchwassersysteme. Mit einem Kvs-Wert von 1500 und einem breiten Temperaturbereich von -10 °C bis 120 °C bietet sie eine robuste und präzise Lösung für die Medienführung in anspruchsvollen Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450138291
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 186
• Druckstufe Artikel: PN 16
• Baulänge: 56
• Rohraußendurchmesser alle Anschlüsse: 128
• Druckstufe Flansch: PN 16
• Bedienhöhe: 382
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 125
• Gastec QA Prüfung: nein
