IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 150, Anflanschklappe

IMI TA Absperrklappe TA-BTV, DN 150 Nenndruck PN 16, Anflanschklappe

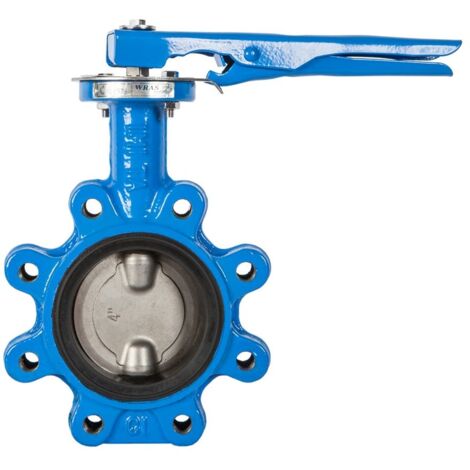

Die IMI TA Absperrklappe TA-BTV ist eine Anflanschklappe mit einem Nenndurchmesser von DN 150 und einem Nenndruck von PN 16. Sie wurde speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen entwickelt und eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische.

Für welche Systeme ist die Absperrklappe TA-BTV geeignet?

Die IMI TA Absperrklappe TA-BTV ist vielseitig einsetzbar in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für die Medienführung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen konzipiert. Der Einbau erfolgt als Anflanschklappe (Fully lugged) zwischen Flanschen nach EN 1092-2.

Welche Materialien und Konstruktionsmerkmale zeichnen die Absperrklappe aus?

Das Gehäuse der Absperrklappe besteht aus robustem Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 gefertigt, während die Scheibe aus Edelstahl BS970 304S15 besteht. Eine Buchse aus Polytetrafluorethylen und eine Dichtmanschette sowie ein O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Der Hebel zur Bedienung ist aus gepresstem Stahl gefertigt. Die Absperrklappe ist in der Farbe Blau (RAL5015) beschichtet und verfügt über einen Oberflächenschutz.

Wie wird die Absperrklappe bedient und installiert?

Die Bedienung der Absperrklappe TA-BTV erfolgt komfortabel über einen Handgriff. Für die Installation ist kein Spezialwerkzeug erforderlich. Die Baulänge beträgt 56,5, die Länge des Bedienelements 260 und die Bedienhöhe 364.

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 16
• Kvs-Wert: 2170
• Mediumtemperatur (Dauerbetrieb): -10 Grd. C bis 120 Grd. C
• Baulänge: 56,5
• Rohraußendurchmesser alle Anschlüsse: 151
• Länge Bedienungselement: 260
• Bedienhöhe: 364
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Dichtung: EPDM

Die IMI TA Absperrklappe TA-BTV bietet eine zuverlässige und langlebige Lösung für die präzise Regelung von Flüssigkeitsströmen. Mit ihrem robusten Gusseisengehäuse, dem Nenndurchmesser DN 150 und dem Nenndruck PN 16 ist sie für anspruchsvolle Anwendungen in einem Temperaturbereich von -10 Grd. C bis 120 Grd. C ausgelegt. Der Kvs-Wert von 2170 unterstreicht die Leistungsfähigkeit dieser Anflanschklappe.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450037292
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 56,5
• Rohraußendurchmesser alle Anschlüsse: 151
• Druckstufe Flansch: PN 16
• Bedienhöhe: 364
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
• Gastec QA Prüfung: nein
