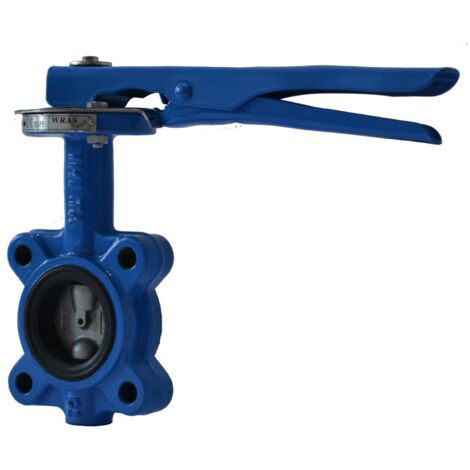

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 150, Zwischenflanschklappe

IMI TA Absperrklappe TA-BTV, DN 150 Nenndruck PN 16, Zwischenflanschklappe

Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe (Wafer) für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für einen Nenndurchmesser von DN 150 und einen Nenndruck von PN 16 ausgelegt und eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Das Gehäuse aus Gusseisen EN-JL 1040 und die EPDM-Dichtung sorgen für eine zuverlässige Funktion in einem Betriebstemperaturbereich von -10 Grd. C bis 120 Grd. C.

Für welche Anwendungen ist die Absperrklappe TA-BTV geeignet?

Die Absperrklappe TA-BTV von IMI TA ist speziell für den Einbau zwischen Flanschen nach EN 1092-2 in Heizungs-, Kälte- und Brauchwassersystemen konzipiert. Sie ist für die Handhabung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen geeignet. Die Ausführung in der Druckklasse PN 16 ermöglicht einen breiten Einsatzbereich in verschiedenen Anlagenkonfigurationen.

Welche Materialien zeichnen die Absperrklappe TA-BTV aus?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040 und ist mit einem blauen RAL5015 Oberflächenschutz beschichtet. Die Welle ist aus Edelstahl BS970 420S37 gefertigt, während die Scheibe aus Edelstahl BS970 304S15 besteht. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für eine sichere Abdichtung. Die Bedienung erfolgt über einen Hebel aus gepresstem Stahl.

Wie wird die Absperrklappe TA-BTV bedient und installiert?

Die Absperrklappe TA-BTV wird komfortabel mittels eines Handgriffs bedient. Für die Installation und den Betrieb ist kein Spezialwerkzeug erforderlich, was die Handhabung vereinfacht. Das Bedienungselement hat eine Länge von 260 und die Bedienhöhe beträgt 393.

Welche technischen Leistungsdaten und Abmessungen sind relevant?

Für den Mediumbetrieb ist eine maximale Betriebstemperatur von 120 Grd. C sowie eine minimale Betriebstemperatur von -10 Grd. C angegeben. Der Kvs-Wert beträgt 2170. Die Baulänge der Klappe ist 56,5 und der Rohraußendurchmesser aller Anschlüsse beträgt 151.

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 16
• Typ: Zwischenflanschklappe
• Kvs-Wert: 2170
• Mediumtemperatur (Dauerbetrieb): -10 - 120 Grd. C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Dichtung: EPDM
• Baulänge: 56,5
• Rohraußendurchmesser alle Anschlüsse: 151
• Farbe: blau RAL5015

Die IMI TA Absperrklappe TA-BTV in DN 150 und PN 16 bietet eine zuverlässige Lösung für die Absperrung in Heizungs-, Kälte- und Brauchwassersystemen. Die robuste Konstruktion aus Gusseisen mit EPDM-Dichtung und einem breiten Temperaturbereich von -10 Grd. C bis 120 Grd. C ermöglicht eine langlebige Funktion. Mit einem Kvs-Wert von 2170 unterstützt sie eine effiziente Durchflussregelung.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450038292
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 56,5
• Rohraußendurchmesser alle Anschlüsse: 151
• Druckstufe Flansch: PN 16
• Bedienhöhe: 393
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 56,5
• Rohraußendurchmesser alle Anschlüsse: 151
• Druckstufe Flansch: PN 16
• Bedienhöhe: 393
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
• Gastec QA Prüfung: nein
