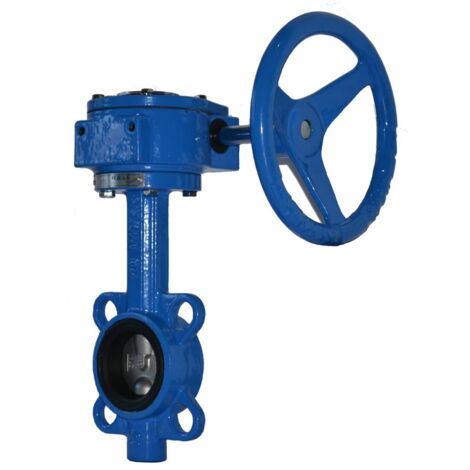

IMI TA Absperrklappe TA-BTV PN 16, DN 200, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 200 Nenndruck PN 16, Zwischenflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe (Wafer) mit Getriebe, konzipiert für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Mit einem Nenndurchmesser von DN 200 und einer Druckstufe von PN 16 eignet sich dieses Modell für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Der Einbau erfolgt zwischen Flanschen nach EN 1092-2.

Welche Materialien und Bauweisen zeichnen die IMI TA Absperrklappe TA-BTV aus?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für die Abdichtung. Das Handrad ist aus Grauguss gefertigt. Die Oberfläche ist beschichtet und in der Farbe Blau (RAL5015) gehalten.

Für welche Systeme und Medien ist die Absperrklappe geeignet?

Diese Absperrklappe ist speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert. Sie ist für die Durchleitung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen geeignet. Die Baureihe TA-BTV ist in verschiedenen Ausführungen von DN 50 bis DN 600 erhältlich, wobei dieses spezifische Modell einen Nenndurchmesser von DN 200 aufweist.

Wie erfolgt die Bedienung und Installation der Absperrklappe?

Die Bedienung der IMI TA Absperrklappe TA-BTV erfolgt über ein Handrad. Für die Installation der Zwischenflanschklappe ist kein Spezialwerkzeug erforderlich. Die Absperrklappe ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen.

Welche Betriebsparameter sind zu beachten?

Die Absperrklappe ist für einen Nenndruck von PN 16 ausgelegt und kann in einem Mediumtemperaturbereich von -10 Grd. C bis 120 Grd. C betrieben werden. Der Kvs-Wert beträgt 3842.

Technische Daten

• Nenndurchmesser: DN 200
• Nenndruck: PN 16
• Kvs-Wert: 3842
• Mediumtemperatur (Dauerbetrieb): -10 Grd. C bis 120 Grd. C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM
• Bedienung: Handrad
• Farbe: Blau RAL5015
• Baulänge: 60
• Rohraußendurchmesser alle Anschlüsse: 201
• Bedienhöhe: 456

Die IMI TA Absperrklappe TA-BTV mit Getriebe bietet eine zuverlässige Lösung für die Regelung von Medienströmen in Heizungs-, Kälte- und Brauchwassersystemen. Ihre robuste Konstruktion aus Gusseisen und Edelstahl, kombiniert mit einer EPDM-Dichtung, sorgt für Langlebigkeit. Mit einem Nenndurchmesser von DN 200 und einer Druckstufe von PN 16 ist sie für einen breiten Temperaturbereich von -10 Grd. C bis 120 Grd. C ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450138293
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 294
• Druckstufe Artikel: PN 16
• Baulänge: 60
• Rohraußendurchmesser alle Anschlüsse: 201
• Druckstufe Flansch: PN 16
• Bedienhöhe: 456
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 200
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 294
• Druckstufe Artikel: PN 16
• Baulänge: 60
• Rohraußendurchmesser alle Anschlüsse: 201
• Druckstufe Flansch: PN 16
• Bedienhöhe: 456
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 200
• Gastec QA Prüfung: nein
