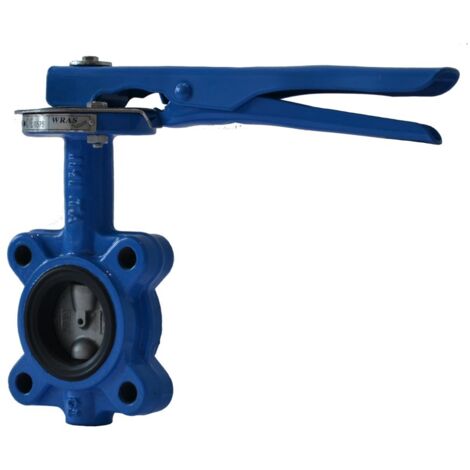

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 300, Zwischenflanschklappe

IMI TA Absperrklappe TA-BTV, DN 300 Nenndruck PN 16, Zwischenflanschklappe

Die IMI TA Absperrklappe TA-BTV, ausgeführt als Zwischenflanschklappe, ist für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert. Mit einem Nenndurchmesser von DN 300 und einer Druckstufe von PN 16 eignet sich dieses Modell für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Das Gehäuse aus Gusseisen, die Welle und Scheibe aus Edelstahl ermöglichen eine zuverlässige Funktion in einem Temperaturbereich von -10 °C bis 120 °C.

Für welche Anwendungen ist die Absperrklappe TA-BTV geeignet?

Die TA-BTV ist eine Absperrklappe für Heizungs-, Kälte- und Brauchwassersysteme. Sie findet Einsatz für Wasser und neutrale Flüssigkeiten sowie für Wasser-Glykol-Gemische. Damit eignet sich das Modell für medienseitig typische Anlagen im Wärme- und Kältetechnikbereich.

Welche Materialien und Konstruktionsmerkmale zeichnen die TA-BTV aus?

Das Gehäuse der Absperrklappe TA-BTV besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Die Bedienung erfolgt über einen Hebel aus gepresstem Stahl. Die Klappe ist in der Farbe Blau (RAL5015) beschichtet und für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche technischen Merkmale und Einbauhinweise sind relevant?

Die Montage erfolgt als Zwischenflansch- beziehungsweise Wafer-Ausführung zwischen Flanschen nach EN 1092-2. Die Absperrklappe ist für einen Nenndruck von PN 16 ausgelegt. Als Kennwerte sind eine maximale Betriebstemperatur von 120 °C und eine minimale Betriebstemperatur von -10 °C für den Mediumbetrieb angegeben. Der Kvs-Wert beträgt 9230.

Wie erfolgt die Bedienung und welche Abmessungen sind wichtig?

Die Bedienung der Absperrklappe erfolgt über einen Handgriff. Die Länge des Bedienungselements beträgt 325, die Bedienhöhe 600. Für den Nenndurchmesser DN 300 ist eine Baulänge von 79,5 und ein Rohraußendurchmesser aller Anschlüsse von 301 angegeben.

Technische Daten

• Nenndurchmesser: DN 300
• Nenndruck: PN 16
• Typ: Zwischenflanschklappe
• Kvs-Wert: 9230
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 120 °C
• Gehäusewerkstoff: Gusseisen EN-JL 1040
• Welle: Edelstahl BS970 420S37
• Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM
• Baulänge: 79,5

Die IMI TA Absperrklappe TA-BTV in DN 300 und PN 16 bietet eine zuverlässige Lösung für die Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen. Ihre robuste Konstruktion aus Gusseisen und Edelstahl, kombiniert mit EPDM-Dichtungen, ermöglicht den Einsatz in einem breiten Temperaturbereich von -10 °C bis 120 °C. Die einfache Installation zwischen Flanschen und der hohe Kvs-Wert von 9230 unterstreichen die Effizienz und Funktionalität dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450038295
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 325
• Druckstufe Artikel: PN 16
• Baulänge: 79,5
• Rohraußendurchmesser alle Anschlüsse: 301
• Druckstufe Flansch: PN 16
• Bedienhöhe: 600
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 300
• Gastec QA Prüfung: nein
