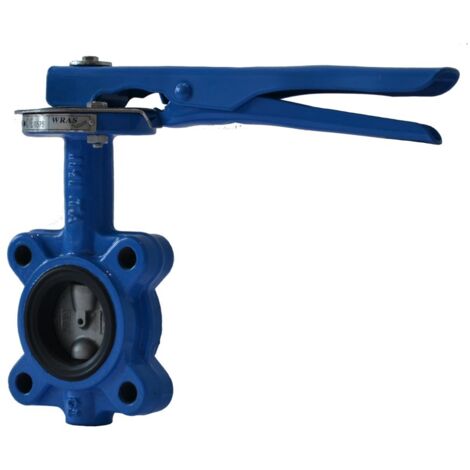

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 50, Zwischenflanschklappe

IMI TA Absperrklappe TA-BTV, DN 50 Nenndruck PN 16, Zwischenflanschklappe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe, die für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert wurde. Mit einem Nenndurchmesser von DN 50 und einer Druckstufe von PN 16 eignet sich dieses Modell für vielfältige Anwendungen in der Haustechnik. Sie ist für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische ausgelegt.

Für welche Systeme ist die Absperrklappe TA-BTV geeignet?

Die Absperrklappe TA-BTV von IMI TA dient als Absperrarmatur in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für den Durchfluss von Wasser, neutralen Flüssigkeiten sowie Wasser-Glykol-Gemischen ausgelegt. Die maximale Betriebstemperatur beträgt 120 °C, die minimale Betriebstemperatur liegt bei -10 °C, was einen breiten Anwendungsbereich abdeckt.

Welche Materialien ermöglichen die Funktionalität?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 gefertigt und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgen für eine zuverlässige Abdichtung. Der Hebel zur Bedienung ist aus gepresstem Stahl gefertigt. Die Klappe ist beschichtet und in der Farbe Blau (RAL5015) gehalten.

Wie erfolgt die Installation und Bedienung?

Die Absperrklappe ist als Zwischenflanschklappe (Wafer) konzipiert und für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Die Bedienung erfolgt über einen Handgriff. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Typ: Zwischenflanschklappe
• Nenndurchmesser: DN 50
• Nenndruck: PN 16
• Kvs-Wert: 118
• Baulänge: 43
• Bedienhöhe: 271
• Länge Bedienungselement: 260
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 120 °C

Die IMI TA Absperrklappe TA-BTV PN 16 DN 50 bietet eine zuverlässige Lösung für die Regelung von Flüssigkeitsströmen in verschiedenen Systemen. Ihre robuste Bauweise aus Gusseisen und Edelstahl, kombiniert mit einer EPDM-Dichtung, sorgt für eine hohe Beständigkeit. Mit einem Nenndurchmesser von DN 50, einer Druckstufe von PN 16 und einem Kvs-Wert von 118 ist sie eine solide Wahl für anspruchsvolle Anwendungen in einem Temperaturbereich von -10 °C bis 120 °C.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450038250
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 43
• Rohraußendurchmesser alle Anschlüsse: 57
• Druckstufe Flansch: PN 16
• Bedienhöhe: 271
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 50
