IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 500, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 500 Nenndruck PN 16, Zwischenflanschklappe, mit Getriebe

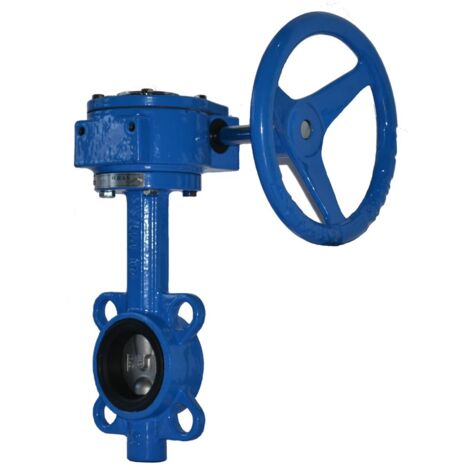

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe mit Getriebe, konzipiert für Heizungs-, Kälte- und Brauchwassersysteme. Mit einem Nenndurchmesser von DN 500 und einem Nenndruck von PN 16 ist sie ideal für die zuverlässige Absperrung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen. Der Einbau erfolgt zwischen Flanschen nach EN 1092-2.

Welche Materialien ermöglichen die Langlebigkeit der Absperrklappe?

Das Gehäuse der TA-BTV besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Für eine zuverlässige Abdichtung sorgen eine PTFE-Buchse sowie eine Dichtmanschette und ein O-Ring aus EPDM. Die Klappe ist in blau (RAL5015) beschichtet.

Für welche Systeme und Medien ist die TA-BTV geeignet?

Die Absperrklappe TA-BTV von IMI TA ist vielseitig in Heizungs-, Kälte- und Brauchwassersystemen einsetzbar. Sie eignet sich für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische und bietet eine sichere Lösung für die Absperrung in diesen Anwendungen.

Wie erfolgt die Bedienung und welche Betriebsgrenzen sind zu beachten?

Die Bedienung der Absperrklappe erfolgt über ein Handrad aus Grauguss, das mit einem Getriebe ausgestattet ist. Die maximale Betriebstemperatur beträgt 120 Grd. C und die minimale Betriebstemperatur -10 Grd. C. Der Kvs-Wert ist mit 22030 angegeben.

Welche Abmessungen sind für den Einbau relevant?

Die Zwischenflanschklappe ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert. Die Baulänge beträgt 127, die Bedienhöhe 924 und der Durchmesser des Handrads 387. Für die Montage ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 500
• Nenndruck: PN 16
• Kvs-Wert: 22030
• Max. Betriebstemperatur: 120 Grd. C
• Min. Betriebstemperatur: -10 Grd. C
• Gehäusewerkstoff: Gusseisen EN-JL 1040
• Dichtung: PTFE, EPDM
• Baulänge: 127
• Bedienhöhe: 924
• Durchmesser Handrad: 387

Die IMI TA Absperrklappe TA-BTV für DN 500 und PN 16 bietet eine zuverlässige und langlebige Lösung für die Absperrung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen. Ihre robuste Konstruktion aus Gusseisen und Edelstahl, kombiniert mit einem breiten Temperaturbereich von -10 Grd. C bis 120 Grd. C und einem Kvs-Wert von 22030, bietet hohe Funktionalität und Betriebssicherheit.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450138299
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 387
• Druckstufe Artikel: PN 16
• Baulänge: 127
• Rohraußendurchmesser alle Anschlüsse: 501
• Druckstufe Flansch: PN 16
• Bedienhöhe: 924
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 500
• Gastec QA Prüfung: nein
