IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 600, Anflanschklappe, Getriebe

Name: IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 600, Anflanschklappe, Getriebe
Brand: IMI HYDRONIC ENGINEERING
SKU: 42450137200
Price: 9668.2 EUR
Availability: InStock

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

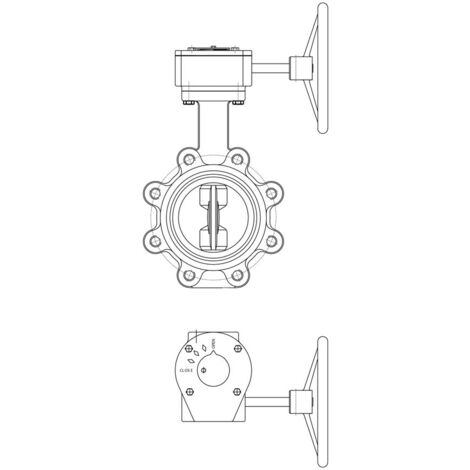

IMI TA Absperrklappe TA-BTV, DN 600 Nenndruck PN 16, Anflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine Anflanschklappe mit Getriebe, konzipiert für Heizungs-, Kälte- und Brauchwassersysteme. Sie ist für den Nenndurchmesser DN 600 und einen Nenndruck von PN 16 ausgelegt. Diese Absperrklappe eignet sich für den Transport von Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische und ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen.

Welche Materialien kennzeichnen die Absperrklappe TA-BTV?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Eine Buchse aus Polytetrafluorethylen (PTFE) sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für die Abdichtung. Die Bedienung erfolgt über ein Handrad aus Grauguss.

Welche Betriebsbedingungen sind für die Absperrklappe relevant?

Die Absperrklappe ist für einen Betriebstemperaturbereich von -10 Grd. C bis 120 Grd. C ausgelegt. Der Nenndruck beträgt PN 16, sowohl für den Artikel als auch für den Flanschanschluss. Der Kvs-Wert der Klappe liegt bei 31780.

Wie erfolgt die Installation der Anflanschklappe?

Die Anflanschklappe (Fully lugged) ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert. Sie ist in der Farbe blau RAL5015 beschichtet. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

Nenndurchmesser: DN 600
Nenndruck: PN 16
Kvs-Wert: 31780
Mediumtemperatur (Dauerbetrieb): -10 - 120 Grd. C
Werkstoff Gehäuse: Gusseisen EN-JL 1040
Dichtung: EPDM
Baulänge: 154
Bedienhöhe: 1068
Rohraußendurchmesser alle Anschlüsse: 601
Oberflächenschutz: beschichtet

Die IMI TA Absperrklappe TA-BTV in der Ausführung DN 600 mit Getriebe bietet eine zuverlässige Lösung für Absperrfunktionen in Heizungs-, Kälte- und Brauchwassersystemen. Mit einem Nenndruck von PN 16 und einem breiten Temperaturbereich von -10 Grd. C bis 120 Grd. C sowie einem Kvs-Wert von 31780 ist sie vielseitig einsetzbar und für den Einbau zwischen Flanschen nach EN 1092-2 geeignet.

Produktspezifikation

Hersteller-Warengruppe: TA-Kugelhähne
Hersteller-Produktgruppe: IMI TA
Hersteller-Artikelnummer: 42450137200
Oberflächenschutz: beschichtet
Werkstoff des Gehäuses: Gusseisen
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Bedienung: Handrad
Durchmesser Handrad: 387
Druckstufe Artikel: PN 16
Baulänge: 154
Rohraußendurchmesser alle Anschlüsse: 601
Druckstufe Flansch: PN 16
Bedienhöhe: 1068
Mediumtemperatur (Dauerbetrieb): -10 - 120
Nenndurchmesser: DN 600
Gastec QA Prüfung: nein

Eigenschaften

Marke
IMI HYDRONIC ENGINEERING
Länge
15.4 cm
Breite
60.1 cm
Höhe
400 mm
Gewicht
248 kg
