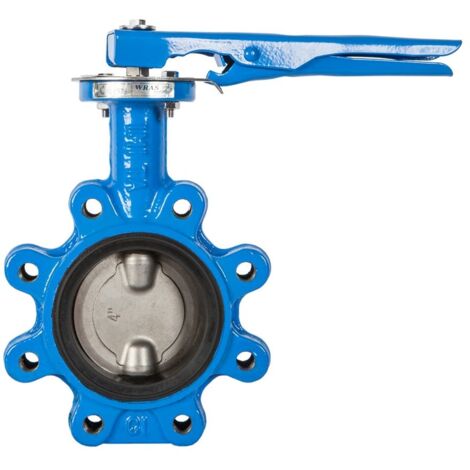

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 65, Anflanschklappe

IMI TA Absperrklappe TA-BTV, DN 65 Nenndruck PN 16, Anflanschklappe

Die IMI TA Absperrklappe TA-BTV PN 16 in DN 65-Ausführung ist eine Anflanschklappe (Fully lugged) für Heizungs-, Kälte- und Brauchwassersysteme. Die Klappe ist für Wasser sowie neutrale Flüssigkeiten und Wasser-Glykol-Gemische ausgelegt und eignet sich für den Einbau zwischen Flanschen nach EN 1092-2.

Welche Einsatzbereiche deckt die IMI TA TA-BTV ab?

Die Absperrklappe TA-BTV von IMI TA ist für Heizungs-, Kälte- und Brauchwassersysteme vorgesehen. Einsatzmedien sind Wasser und neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische.

Wie ist die Absperrklappe aufgebaut und welche Werkstoffe sind verbaut?

Das Gehäuse besteht aus Gusseisen EN-JL 1040 und ist beschichtet. Die Welle ist aus Edelstahl BS970 420S37 gefertigt, die Scheibe aus Edelstahl BS970 304S15. Als Buchse ist PTFE angegeben. Für Dichtungsfunktionen werden Dichtmanschette und O-Ring aus EPDM verwendet. Der Hebel ist aus gepresstem Stahl ausgeführt.

Wie erfolgt der Einbau und welche Normbezüge sind angegeben?

Die TA Absperrklappe TA-BTV ist als Anflanschklappe (Fully lugged) für den Einbau zwischen Flanschen nach EN 1092-2 ausgelegt. Die Druckklasse ist mit PN 16 angegeben.

Welche Temperatur- und Druckdaten sind entscheidend?

Für den Betrieb sind eine maximale Temperatur von 120 Grd. C und eine minimale Temperatur von -10 Grd. C angegeben. Der Kvs-Wert beträgt 258. Die Ausführung ist als Anflanschklappe mit Nenndurchmesser DN 65 und Nenndruck PN 16 beschrieben. Die Farbe ist blau RAL5015.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 16
• Kvs-Wert: 258
• Max. Betriebstemperatur: 120 Grd. C
• Min. Betriebstemperatur: -10 Grd. C
• Werkstoff Gehäuse: Gusseisen (EN-JL 1040)
• Dichtung: EPDM
• Baulänge: 45
• Bedienhöhe: 258
• Länge Bedienungselement: 260

Für Heizungs-, Kälte- und Brauchwassersysteme bietet die IMI TA Absperrklappe TA-BTV PN 16 in DN 65 eine Anflanschlösung für Wasser sowie neutrale Flüssigkeiten und Wasser-Glykol-Gemische. Relevante Eckdaten sind der Nenndruck PN 16, der Kvs-Wert 258 sowie der Temperaturbereich von -10 Grd. C bis 120 Grd. C.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450037265
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 45
• Rohraußendurchmesser alle Anschlüsse: 72
• Druckstufe Flansch: PN 16
• Bedienhöhe: 258
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 65
• Gastec QA Prüfung: nein
