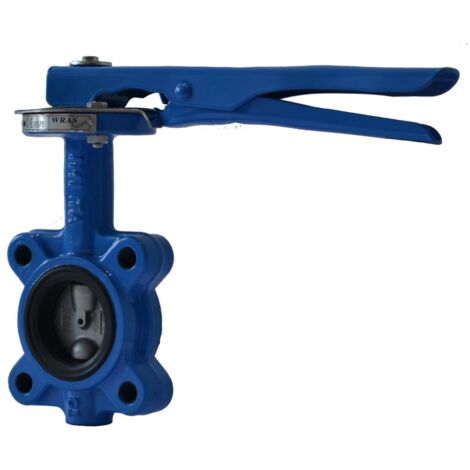

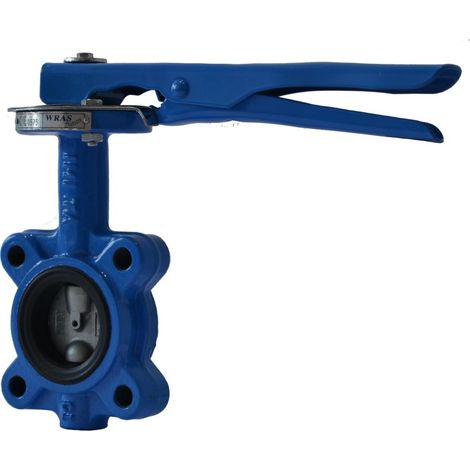

Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe, die für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert wurde. Mit einem Nenndruck von PN 16 und einem Nenndurchmesser von DN 65 eignet sie sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Der Einbau erfolgt zwischen Flanschen nach EN 1092-2.

Welche Materialien und Bauweise zeichnen die TA-BTV aus?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 gefertigt und die Scheibe aus Edelstahl BS970 304S15, was eine hohe Korrosionsbeständigkeit bietet. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM tragen zur Dichtheit bei. Der Hebel ist aus gepresstem Stahl gefertigt und die Klappe ist in der Farbe Blau (RAL5015) beschichtet.

Für welche Betriebsparameter ist die Absperrklappe ausgelegt?

Die IMI TA Absperrklappe TA-BTV ist für einen weiten Temperaturbereich von -10 °C bis 120 °C ausgelegt. Der Nenndruck beträgt PN 16 und der Kvs-Wert liegt bei 258. Sie ist optimal für die Verwendung mit Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen in Heizungs-, Kälte- und Brauchwassersystemen geeignet.

Wie erfolgt die Installation und Bedienung der Absperrklappe?

Diese Zwischenflanschklappe ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert. Die Bedienung erfolgt komfortabel über einen Handgriff. Ein Vorteil bei der Installation ist, dass kein Spezialwerkzeug erforderlich ist. Die Baulänge beträgt 45, der Rohraußendurchmesser aller Anschlüsse 72, die Bedienhöhe 296 und die Länge des Bedienungselements 260.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 16
• Kvs-Wert: 258
• Mediumtemperatur (Dauerbetrieb): -10 bis 120 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Dichtung: EPDM
• Baulänge: 45
• Bedienung: Handgriff
• Bedienhöhe: 296
• Länge Bedienungselement: 260

Die IMI TA Absperrklappe TA-BTV in der Ausführung DN 65 und PN 16 ist eine vielseitige Zwischenflanschklappe für Heizungs-, Kälte- und Brauchwassersysteme. Sie ist für Betriebstemperaturen von -10 °C bis 120 °C ausgelegt und bietet mit einem Kvs-Wert von 258 eine effiziente Durchflussregelung. Die Konstruktion aus Gusseisen und EPDM-Dichtungen trägt zur Langlebigkeit bei.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450038265
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 45
• Rohraußendurchmesser alle Anschlüsse: 72
• Druckstufe Flansch: PN 16
• Bedienhöhe: 296
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 65
• Gastec QA Prüfung: nein
