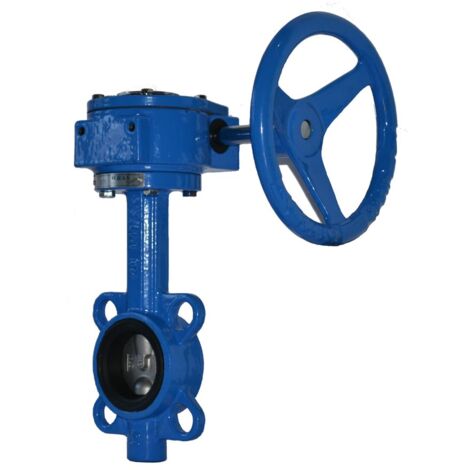

IMI TA Absperrklappe TA-BTV, DN 65 Nenndruck PN 16, Zwischenflanschklappe, mit Getriebe

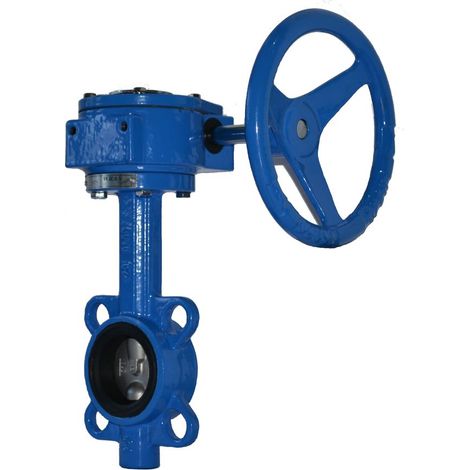

IMI TA Absperrklappe TA-BTV, DN 65 Nenndruck PN 16, Zwischenflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe mit Getriebe, konzipiert für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Mit einem Nenndurchmesser von DN 65 und einer Druckstufe von PN 16 eignet sich diese Absperrklappe für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Der Einbau erfolgt zuverlässig zwischen Flanschen nach EN 1092-2 und ist für einen Temperaturbereich von -10 °C bis 120 °C ausgelegt.

Für welche Anwendungen ist die IMI TA Absperrklappe TA-BTV geeignet?

Die TA-BTV Zwischenflanschklappe ist vielseitig einsetzbar in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist speziell für den Transport von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen ausgelegt. Die Absperrklappe ist für eine Druckklasse von PN 16 konzipiert und für Nenndurchmesser von DN 50 bis DN 600 verfügbar, wobei dieses Modell den Nenndurchmesser DN 65 aufweist.

Welche Materialien und Eigenschaften zeichnen die Absperrklappe aus?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040 und ist in der Farbe blau RAL5015 beschichtet. Die Welle ist aus Edelstahl BS970 420S37 gefertigt und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus PTFE und eine Dichtmanschette sowie O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Die Absperrklappe ist für einen breiten Temperaturbereich von -10 °C bis 120 °C ausgelegt.

Wie erfolgt die Installation und Bedienung?

Die IMI TA Absperrklappe TA-BTV ist als Zwischenflanschklappe (Wafer) für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert. Die Bedienung erfolgt komfortabel über ein integriertes Handrad. Für die Installation der Absperrklappe ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 16
• Kvs-Wert: 258
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Gehäusewerkstoff: Gusseisen EN-JL 1040
• Wellenwerkstoff: Edelstahl BS970 420S37
• Scheibenwerkstoff: Edelstahl BS970 304S15
• Dichtung: EPDM
• Bedienung: Handrad

Die IMI TA Absperrklappe TA-BTV bietet eine zuverlässige Lösung für die Regelung von Flüssigkeitsströmen in verschiedenen Haustechniksystemen. Mit ihrem robusten Gusseisengehäuse, Edelstahlkomponenten und EPDM-Dichtungen ist sie für anspruchsvolle Anwendungen ausgelegt. Die Absperrklappe mit einem Nenndurchmesser von DN 65 und einer Druckstufe von PN 16 ist für Betriebstemperaturen von -10 °C bis 120 °C geeignet und lässt sich einfach installieren.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450138265
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 186
• Druckstufe Artikel: PN 16
• Baulänge: 45
• Rohraußendurchmesser alle Anschlüsse: 72
• Druckstufe Flansch: PN 16
• Bedienhöhe: 299
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 65
• Gastec QA Prüfung: nein
