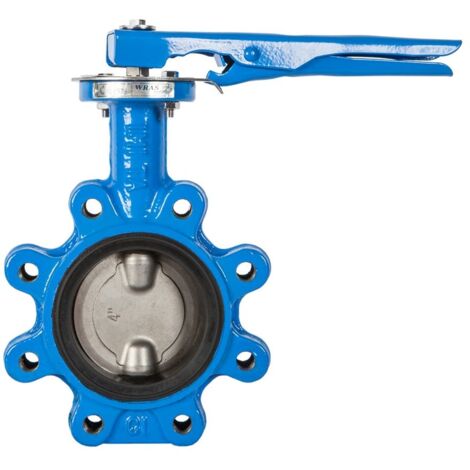

IMI TA Absperrklappe TA-BTV PN 16, DN 80, Anflanschklappe

IMI TA Absperrklappe TA-BTV, DN 80 Nenndruck PN 16, Anflanschklappe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Anflanschklappe (Fully lugged) für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische geeignet und für einen Nenndruck von PN 16 sowie einen Nenndurchmesser von DN 80 ausgelegt. Diese Absperrklappe ermöglicht eine zuverlässige Absperrung und ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert.

Welche Einsatzbereiche deckt die TA-BTV Absperrklappe ab?

Die IMI TA Absperrklappe TA-BTV ist speziell für Heizungs-, Kälte- und Brauchwassersysteme entwickelt worden. Sie eignet sich für den Transport von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen. Der Betriebstemperaturbereich liegt zwischen -10 °C und 120 °C, was einen flexiblen Einsatz in verschiedenen Anlagen ermöglicht.

Wie ist die TA-BTV Anflanschklappe konstruiert?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040, während die Welle aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt sind. Für die Abdichtung sorgen eine Buchse aus Polytetrafluorethylen sowie eine Dichtmanschette und ein O-Ring aus EPDM. Die Betätigung erfolgt über einen Hebel aus gepresstem Stahl. Die Klappe ist in der Farbe Blau (RAL5015) gehalten.

Welche technischen Merkmale sind für die Installation relevant?

Die Absperrklappe TA-BTV ist als Anflanschklappe (Fully lugged) für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert. Sie verfügt über einen Kvs-Wert von 510 und ist für einen Nenndruck von PN 16 ausgelegt. Der Nenndurchmesser beträgt DN 80. Die Baulänge beträgt 46, die Bedienhöhe 275 und die Länge des Bedienelements 260. Der Rohraußendurchmesser aller Anschlüsse beträgt 83. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Typ: Anflanschklappe (Fully lugged)
• Nenndurchmesser: DN 80
• Nenndruck: PN 16
• Kvs-Wert: 510
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM

Die IMI TA Absperrklappe TA-BTV in DN 80 und PN 16 bietet eine zuverlässige und langlebige Lösung für die Absperrung von Medien in Heizungs-, Kälte- und Brauchwassersystemen. Mit ihrer robusten Konstruktion aus Gusseisen und Edelstahl, einem Kvs-Wert von 510 und einem breiten Betriebstemperaturbereich von -10 °C bis 120 °C ist sie eine effiziente Komponente für anspruchsvolle Installationen.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450037280
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 46
• Rohraußendurchmesser alle Anschlüsse: 83
• Druckstufe Flansch: PN 16
• Bedienhöhe: 275
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 46
• Rohraußendurchmesser alle Anschlüsse: 83
• Druckstufe Flansch: PN 16
• Bedienhöhe: 275
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
• Gastec QA Prüfung: nein
