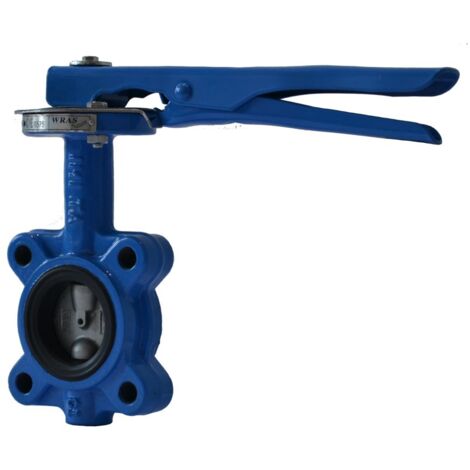

IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 80, Zwischenflanschklappe

IMI TA Absperrklappe TA-BTV, DN 80 Nenndruck PN 16, Zwischenflanschklappe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe (Wafer) für Heizungs-, Kälte- und Brauchwassersysteme. Sie ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen und eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Mit einem Nenndruck von PN 16 und einem Nenndurchmesser von DN 80 ist sie für einen Mediumtemperaturbereich von -10 °C bis 120 °C ausgelegt und wird über einen Handgriff bedient.

Für welche Systeme ist die IMI TA-BTV Absperrklappe geeignet?

Die IMI TA Absperrklappe TA-BTV ist eine vielseitige Zwischenflanschklappe, die speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert wurde. Sie eignet sich für den Umgang mit Wasser, neutralen Flüssigkeiten sowie Wasser-Glykol-Gemischen. Die Ausführung als Zwischenflanschklappe (Wafer) ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen.

Welche Materialien sorgen für die Robustheit der Absperrklappe?

Die IMI TA-BTV Absperrklappe ist für eine hohe Beständigkeit und lange Lebensdauer aus hochwertigen Materialien gefertigt. Das Gehäuse besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus PTFE sowie eine Dichtmanschette und O-Ringe aus EPDM (Ethylen-Propylen-Dien-Kautschuk) sorgen für eine zuverlässige Abdichtung. Der Hebel zur Bedienung ist aus gepresstem Stahl gefertigt und die Oberfläche ist beschichtet.

Welche technischen Merkmale zeichnen die Absperrklappe aus?

Die IMI TA Absperrklappe TA-BTV ist für einen Nenndruck von PN 16 ausgelegt und kann in einem breiten Temperaturbereich von -10 °C bis 120 °C eingesetzt werden. Der Kvs-Wert von 510 weist auf eine effiziente Durchflussleistung hin. Die Bedienung erfolgt über einen Handgriff mit einer Länge von 260 und einer Bedienhöhe von 306. Die Baulänge der Klappe beträgt 46, und der Rohraußendurchmesser aller Anschlüsse liegt bei 83. Die Installation zwischen Flanschen nach EN 1092-2 ist unkompliziert und erfordert kein Spezialwerkzeug.

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 16
• Kvs-Wert: 510
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 120 °C
• Baulänge: 46
• Rohraußendurchmesser alle Anschlüsse: 83
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM

Die IMI TA Absperrklappe TA-BTV PN 16 DN 80 bietet eine zuverlässige Lösung für die Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen. Mit ihrer robusten Bauweise aus Gusseisen und Edelstahl, einer Dichtung aus EPDM und einem breiten Betriebstemperaturbereich von -10 °C bis 120 °C stellt sie eine langlebige Komponente dar. Der Nenndruck von PN 16 und der Kvs-Wert von 510 unterstreichen die Leistungsfähigkeit dieser Zwischenflanschklappe.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450038280
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 46
• Rohraußendurchmesser alle Anschlüsse: 83
• Druckstufe Flansch: PN 16
• Bedienhöhe: 306
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 16
• Baulänge: 46
• Rohraußendurchmesser alle Anschlüsse: 83
• Druckstufe Flansch: PN 16
• Bedienhöhe: 306
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 80
• Gastec QA Prüfung: nein
