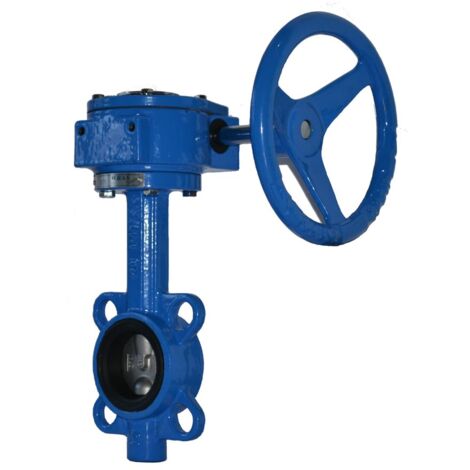

IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 100, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 100 Nenndruck PN 25, Zwischenflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe mit Getriebe, ausgelegt für Heizungs-, Kälte- und Brauchwassersysteme. Sie ist kompatibel mit Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 100 bietet diese Klappe eine zuverlässige Absperrfunktion. Der Einbau erfolgt unkompliziert zwischen Flanschen nach EN 1092-2.

Welche Einsatzbereiche deckt die IMI TA Absperrklappe TA-BTV ab?

Die Absperrklappe TA-BTV von IMI TA ist speziell für den Einsatz in Heizungs- und Kältesystemen sowie Brauchwassersystemen konzipiert. Sie eignet sich für die Durchleitung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen. Die Serie umfasst Zwischenflansch- und Anflansch-Ausführungen für Nenndurchmesser von DN 50 bis DN 600 und ist in den Druckklassen PN 16 oder PN 25 erhältlich. Die hier beschriebene Ausführung ist eine Zwischenflanschklappe mit Getriebe für einen Nenndurchmesser von DN 100 und einen Nenndruck von PN 25.

Wie ist die IMI TA Absperrklappe TA-BTV konstruiert?

Die Absperrklappe TA-BTV zeichnet sich durch ihre hochwertige Materialauswahl aus. Das Gehäuse besteht aus Gusseisen EN-JL 1040, während die Welle aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt sind. Eine Buchse aus PTFE und eine Dichtmanschette sowie O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Die Bedienung erfolgt über ein robustes Handrad aus Grauguss. Die Klappe ist blau (RAL5015) beschichtet und für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Betriebsparameter sind für die Absperrklappe relevant?

Die IMI TA Absperrklappe TA-BTV ist für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 100 ausgelegt. Der Kvs-Wert beträgt 926. Die maximale Betriebstemperatur liegt bei 120 °C, die minimale Betriebstemperatur bei -20 °C. Die Baulänge beträgt 51,5, der Rohraußendurchmesser aller Anschlüsse 102 und die Bedienhöhe 348. Der Durchmesser des Handrads ist 186.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 25
• Kvs-Wert: 926
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM
• Bedienung: Handrad

Die IMI TA Absperrklappe TA-BTV in der Ausführung PN 25 DN 100 stellt eine zuverlässige Lösung für die Absperrung von Medien in Heizungs-, Kälte- und Brauchwassersystemen dar. Mit ihrem robusten Gusseisengehäuse, der EPDM-Dichtung und einem breiten Betriebstemperaturbereich von -20 °C bis 120 °C bietet sie eine hohe Funktionssicherheit. Der Kvs-Wert von 926 unterstreicht die Leistungsfähigkeit dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450128390
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 186
• Druckstufe Artikel: PN 25
• Baulänge: 51,5
• Rohraußendurchmesser alle Anschlüsse: 102
• Druckstufe Flansch: PN 25
• Bedienhöhe: 348
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 100
• Gastec QA Prüfung: nein
