IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 125, Anflanschklappe

IMI TA Absperrklappe TA-BTV, DN 125 Nenndruck PN 25, Anflanschklappe

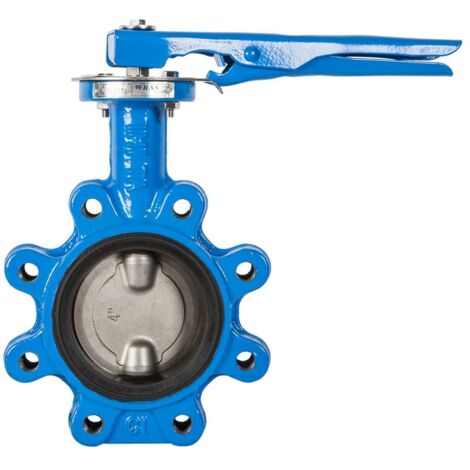

Die IMI TA Absperrklappe TA-BTV ist eine robuste Anflanschklappe mit einem Nenndurchmesser von DN 125 und einer Druckstufe von PN 25. Sie ist speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert und eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Die Ausführung als Fully Lugged ermöglicht einen sicheren Einbau zwischen Flanschen nach EN 1092-2.

Welche Merkmale und Materialien zeichnen die IMI TA Absperrklappe TA-BTV aus?

Das Gehäuse der Absperrklappe besteht aus hochwertigem Gusseisen (EN-JL 1040) und ist in einem markanten Blau (RAL5015) beschichtet. Die Welle ist aus Edelstahl (BS970 420S37) gefertigt, während die Scheibe aus Edelstahl (BS970 304S15) besteht. Eine Buchse aus PTFE und eine Dichtmanschette sowie ein O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM) stellen die Abdichtung sicher. Die Bedienung erfolgt komfortabel über einen Handgriff aus gepresstem Stahl.

Für welche Anwendungen und Medien ist die Absperrklappe konzipiert?

Die IMI TA Absperrklappe TA-BTV ist vielseitig in Heizungs-, Kälte- und Brauchwassersystemen einsetzbar. Sie ist für den Durchfluss von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen geeignet. Der Betriebstemperaturbereich erstreckt sich von -20 °C bis 120 °C, was eine breite Anwendung ermöglicht. Mit einem Kvs-Wert von 1500 bietet die Klappe eine effiziente Durchflussregelung. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 125
• Nenndruck: PN 25
• Kvs-Wert: 1500
• Mediumtemperatur (Dauerbetrieb): -20 °C bis 120 °C
• Werkstoff Gehäuse: Gusseisen (EN-JL 1040)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Baulänge: 56
• Länge Bedienungselement: 260
• Bedienhöhe: 341
• Farbe: blau RAL5015

Die IMI TA Absperrklappe TA-BTV in der Ausführung DN 125 und PN 25 stellt eine zuverlässige und langlebige Komponente für die Regelung von Medien in Heizungs-, Kälte- und Brauchwassersystemen dar. Mit ihrem robusten Gehäuse aus Gusseisen und der EPDM-Dichtung ist sie für einen weiten Temperaturbereich von -20 °C bis 120 °C geeignet und bietet mit einem Kvs-Wert von 1500 eine effiziente Leistung.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450027391
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 25
• Baulänge: 56
• Rohraußendurchmesser alle Anschlüsse: 128
• Druckstufe Flansch: PN 25
• Bedienhöhe: 341
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 125
• Gastec QA Prüfung: nein
