IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 250, Anflanschklappe, Getriebe

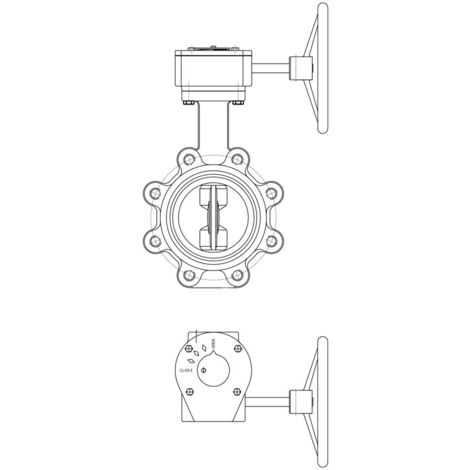

IMI TA Absperrklappe TA-BTV, DN 250 Nenndruck PN 25, Anflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Anflanschklappe mit Getriebe, konzipiert für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 250. Sie eignet sich ideal für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen und ist kompatibel mit Wasser, neutralen Flüssigkeiten sowie Wasser-Glykol-Gemischen. Das Gehäuse aus Gusseisen EN-JL 1040 und die Dichtung aus EPDM ermöglichen eine zuverlässige Funktion bei Betriebstemperaturen von -20 °C bis 120 °C. Die Installation erfolgt zwischen Flanschen nach EN 1092-2.

Wofür ist die IMI TA Absperrklappe TA-BTV vorgesehen?

Die Absperrklappe TA-BTV von IMI TA ist speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert. Sie ist für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische geeignet. Die Anflanschklappe (Fully lugged) ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Für die Installation ist kein Spezialwerkzeug erforderlich.

Aus welchen Materialien besteht die Absperrklappe?

Das Gehäuse der Absperrklappe ist aus Gusseisen EN-JL 1040 gefertigt. Die Welle besteht aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus Polytetrafluorethylen und eine Dichtmanschette sowie ein O-Ring aus EPDM stellen die Abdichtung sicher. Das Handrad zur Bedienung ist aus Grauguss gefertigt.

Welche technischen Spezifikationen bietet die Absperrklappe?

Die IMI TA Absperrklappe TA-BTV ist für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 250 ausgelegt. Sie deckt einen breiten Temperaturbereich von -20 °C bis 120 °C ab. Der Kvs-Wert beträgt 5014. Die Klappe ist in der Farbe Blau (RAL5015) beschichtet.

Technische Daten

• Nenndurchmesser: DN 250
• Nenndruck: PN 25
• Kvs-Wert: 5014
• Mediumtemperatur (Dauerbetrieb): -20 bis 120 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung Buchse: Polytetrafluorethylen
• Dichtung Manschette/O-Ring: EPDM
• Bedienung: Handrad
• Baulänge: 68,5
• Rohraußendurchmesser alle Anschlüsse: 251
• Bedienhöhe: 514,5
• Durchmesser Handrad: 294

Die IMI TA Absperrklappe TA-BTV mit Nenndruck PN 25 und Nenndurchmesser DN 250 bietet eine zuverlässige Lösung für die Absperrung in Heizungs-, Kälte- und Brauchwassersystemen. Ihre robuste Konstruktion aus Gusseisen und Edelstahl sowie die EPDM-Dichtung ermöglichen einen sicheren Betrieb in einem Temperaturbereich von -20 °C bis 120 °C und einem Kvs-Wert von 5014.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450127394
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 294
• Druckstufe Artikel: PN 25
• Baulänge: 68,5
• Rohraußendurchmesser alle Anschlüsse: 251
• Druckstufe Flansch: PN 25
• Bedienhöhe: 514,5
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 250
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 294
• Druckstufe Artikel: PN 25
• Baulänge: 68,5
• Rohraußendurchmesser alle Anschlüsse: 251
• Druckstufe Flansch: PN 25
• Bedienhöhe: 514,5
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 250
• Gastec QA Prüfung: nein
