IMI TA Absperrklappe TA-BTV PN 25, DN 300, Zwischenflanschklappe, Getriebe
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung

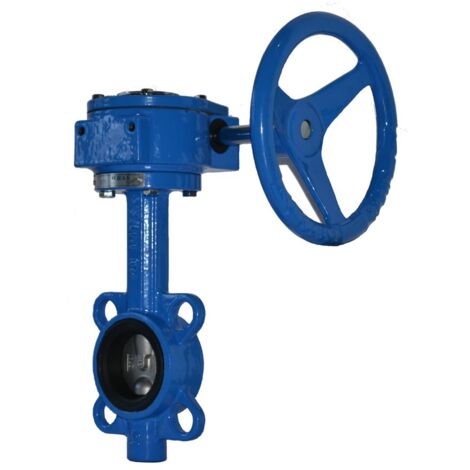

IMI TA Absperrklappe TA-BTV, DN 300 Nenndruck PN 25, Zwischenflanschklappe, mit Getriebe
Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe mit Getriebe, ausgelegt für Heizungs-, Kälte- und Brauchwassersysteme. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 300 eignet sie sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische.
Für welche Anwendungen ist die TA-BTV geeignet?
Die IMI TA Absperrklappe TA-BTV ist für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert. Sie ist für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische geeignet. Der Einbau erfolgt zwischen Flanschen nach EN 1092-2. Die maximale Betriebstemperatur beträgt 120 Grd. C, die minimale Betriebstemperatur -20 Grd. C.
Welche Materialien und Komponenten zeichnen die Absperrklappe aus?
Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040 und ist beschichtet. Die Welle ist aus Edelstahl BS970 420S37 gefertigt, die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus Polytetrafluorethylen (PTFE) sowie eine Dichtmanschette und ein O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgen für die Abdichtung. Das Handrad zur Bedienung ist aus Grauguss gefertigt. Die Absperrklappe ist in der Farbe blau (RAL5015) gehalten.
Wie erfolgt die Bedienung und Installation?
Die IMI TA Absperrklappe TA-BTV wird über ein Handrad bedient. Die Konstruktion als Zwischenflanschklappe ermöglicht einen unkomplizierten Einbau zwischen Flanschen nach EN 1092-2. Für die Installation ist kein Spezialwerkzeug erforderlich.
Technische Daten
- Nenndurchmesser: DN 300
- Nenndruck: PN 25
- Kvs-Wert: 9230
- Max. Betriebstemperatur: 120 Grd. C
- Min. Betriebstemperatur: -20 Grd. C
- Baulänge: 79,5
- Rohraußendurchmesser (alle Anschlüsse): 301
- Bedienhöhe: 618
- Durchmesser Handrad: 294
- Oberflächenschutz: beschichtet
Die IMI TA Absperrklappe TA-BTV in DN 300 und PN 25 bietet eine zuverlässige Lösung für die Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen. Ihre robuste Bauweise aus Gusseisen und Edelstahl sowie die Dichtungen aus Polytetrafluorethylen (PTFE) und Ethylen-Propylen-Dien-Kautschuk (EPDM) bieten eine hohe Beständigkeit und Langlebigkeit. Mit einem Kvs-Wert von 9230 und einem breiten Temperaturbereich von -20 Grd. C bis 120 Grd. C ist sie vielseitig einsetzbar und einfach zu installieren.
Produktspezifikation
- Hersteller-Warengruppe: TA-Kugelhähne
- Hersteller-Produktgruppe: IMI TA
- Hersteller-Artikelnummer: 42450128395
- Oberflächenschutz: beschichtet
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienung: Handrad
- Durchmesser Handrad: 294
- Druckstufe Artikel: PN 25
- Baulänge: 79,5
- Rohraußendurchmesser alle Anschlüsse: 301
- Druckstufe Flansch: PN 25
- Bedienhöhe: 618
- Mediumtemperatur (Dauerbetrieb): -20 - 120
- Nenndurchmesser: DN 300
- Gastec QA Prüfung: nein
- Oberflächenschutz: beschichtet
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienung: Handrad
- Durchmesser Handrad: 294
- Druckstufe Artikel: PN 25
- Baulänge: 79,5
- Rohraußendurchmesser alle Anschlüsse: 301
- Druckstufe Flansch: PN 25
- Bedienhöhe: 618
- Mediumtemperatur (Dauerbetrieb): -20 - 120
- Nenndurchmesser: DN 300
- Gastec QA Prüfung: nein
Eigenschaften
- MarkeIMI HYDRONIC ENGINEERING
- Länge78 cm
- Breite30 cm
- Höhe300 mm
- Gewicht46 kg
