IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 350, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 350 Nenndruck PN 25, Zwischenflanschklappe, mit Getriebe

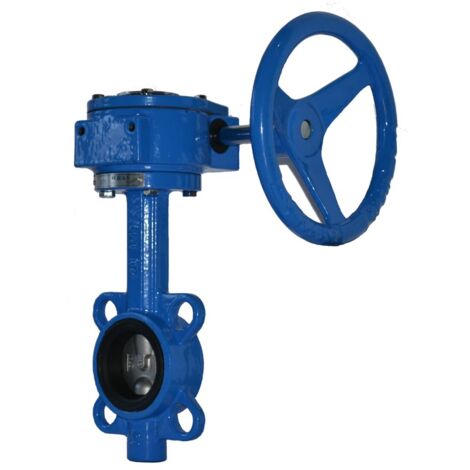

Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe mit Getriebe, konzipiert für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische geeignet und ermöglicht eine präzise Regelung des Mediumflusses. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 350 ist sie für Medientemperaturen von -20 °C bis 120 °C ausgelegt und wird zwischen Flanschen nach EN 1092-2 montiert.

Für welche Systeme ist die Absperrklappe TA-BTV geeignet?

Die TA Absperrklappe TA-BTV von IMI TA ist für Heizungs-, Kälte- und Brauchwassersysteme vorgesehen. Sie ist ideal für die Handhabung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen. Die Ausführung als Zwischenflanschklappe ermöglicht den Einbau zwischen Flanschen nach EN 1092-2 und bietet eine flexible Lösung für verschiedene Rohrleitungssysteme.

Welche Materialien kennzeichnen die Absperrklappe TA-BTV?

Das Gehäuse der IMI TA Absperrklappe TA-BTV ist aus Gusseisen EN-JL 1040 gefertigt. Die Welle besteht aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus PTFE sowie eine Dichtmanschette und O-Ringe aus EPDM sorgen für eine zuverlässige Abdichtung. Das Handrad ist aus Grauguss gefertigt und die Oberfläche ist beschichtet, was zusätzlichen Schutz bietet.

Wie wird die TA-BTV Absperrklappe bedient?

Die Bedienung der TA-BTV erfolgt über ein Getriebe mit Handrad. Dieses dient zur manuellen Regelung beziehungsweise Absperrung im Betrieb. Die beschichtete Oberfläche des Gehäuses trägt zur Langlebigkeit der Klappe bei.

Technische Daten

• Nenndurchmesser: DN 350
• Nenndruck: PN 25
• Kvs-Wert: 10790
• Max. Betriebstemperatur: 120 Grd. C
• Min. Betriebstemperatur: -20 Grd. C
• Baulänge: 78
• Rohraußendurchmesser alle Anschlüsse: 336
• Bedienhöhe: 704
• Durchmesser Handrad: 294
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Dichtung: EPDM

Die IMI TA Absperrklappe TA-BTV mit Getriebe stellt eine robuste und präzise Lösung für die Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen dar. Ihre Konstruktion aus Gusseisen und Edelstahl, kombiniert mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 350, ermöglicht einen sicheren Betrieb in einem Temperaturbereich von -20 °C bis 120 °C.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450128396
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 294
• Druckstufe Artikel: PN 25
• Baulänge: 78
• Rohraußendurchmesser alle Anschlüsse: 336
• Druckstufe Flansch: PN 25
• Bedienhöhe: 704
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 350
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 294
• Druckstufe Artikel: PN 25
• Baulänge: 78
• Rohraußendurchmesser alle Anschlüsse: 336
• Druckstufe Flansch: PN 25
• Bedienhöhe: 704
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 350
• Gastec QA Prüfung: nein
