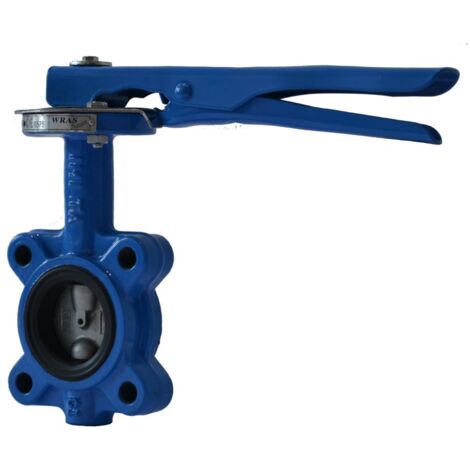

IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 50, Zwischenflanschklappe

IMI TA Absperrklappe TA-BTV, DN 50 Nenndruck PN 25, Zwischenflanschklappe

Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe (Wafer) für Heizungs-, Kälte- und Brauchwassersysteme. Diese Ausführung mit einem Nenndurchmesser von DN 50 und einem Nenndruck von PN 25 ist für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische geeignet. Sie ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert.

Für welche Systeme ist die TA-BTV Absperrklappe geeignet?

Die TA-BTV Zwischenflanschklappe dient der Absperrung in Heizungs-, Kälte- und Brauchwassersystemen. Einsatzmedien sind Wasser und neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Die Ausführung ist für einen Dauerbetrieb im Temperaturbereich von -20 Grd. C bis 120 Grd. C ausgelegt.

Welche Materialien ermöglichen die Robustheit der Absperrklappe?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 gefertigt und die Scheibe aus Edelstahl BS970 304S15. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Der Hebel zur Bedienung ist aus gepresstem Stahl gefertigt. Die Klappe ist in der Farbe blau RAL5015 beschichtet.

Wie erfolgt die Installation und Bedienung der Absperrklappe?

Die Installation der TA-BTV erfolgt als Zwischenflanschklappe (Wafer) für den Einbau zwischen Flanschen nach EN 1092-2. Die Bedienung erfolgt über einen Handgriff. Die Baulänge beträgt 43, der Rohraußendurchmesser aller Anschlüsse 57, die Bedienhöhe 271 und die Länge des Bedienelements 260. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche technischen Kennwerte sind für die Auswahl relevant?

Für die Auslegung sind der Nenndruck PN 25 sowie der Kvs-Wert 118 entscheidend. Die Klappe ist als Typ: Zwischenflanschklappe in der Ausführung DN 50 geführt.

Technische Daten

• Typ: Zwischenflanschklappe
• Nenndurchmesser: DN 50
• Nenndruck: PN 25
• Kvs-Wert: 118
• Mediumtemperatur (Dauerbetrieb): -20 Grd. C bis 120 Grd. C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Dichtung: EPDM
• Bedienung: Handgriff
• Baulänge: 43
• Farbe: blau RAL5015

Die IMI TA Absperrklappe TA-BTV in DN 50 und PN 25 bietet eine zuverlässige Lösung für die Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen. Mit ihrem robusten Gusseisengehäuse, Edelstahlkomponenten und EPDM-Dichtungen ist sie für einen Temperaturbereich von -20 Grd. C bis 120 Grd. C geeignet. Die einfache Handhabung mittels Handgriff und der Kvs-Wert von 118 unterstreichen ihre Funktionalität.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450028350
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 25
• Baulänge: 43
• Rohraußendurchmesser alle Anschlüsse: 57
• Druckstufe Flansch: PN 25
• Bedienhöhe: 271
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 50
• Gastec QA Prüfung: nein
