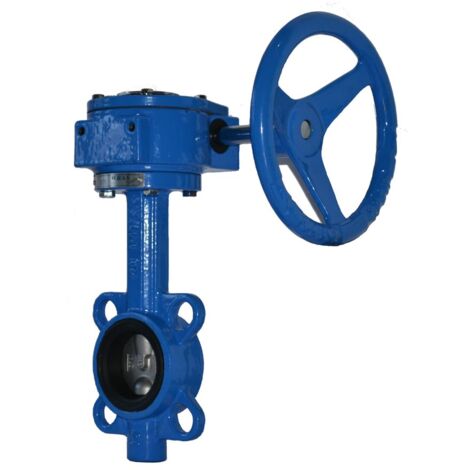

IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 500, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 500 Nenndruck PN 25, Zwischenflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe mit Getriebe, ausgelegt für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 500. Sie ist vielseitig einsetzbar in Heizungs-, Kälte- und Brauchwassersystemen und eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische.

Welche Materialien und Konstruktionsmerkmale zeichnen die Absperrklappe aus?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Für die Abdichtung sorgen eine Buchse aus PTFE sowie eine Dichtmanschette und O-Ring aus EPDM. Die Bedienung erfolgt über ein Handrad aus Grauguss. Die Absperrklappe ist in der Farbe Blau (RAL5015) beschichtet.

Für welche Systeme ist die TA-BTV Absperrklappe geeignet und wie wird sie montiert?

Die IMI TA Absperrklappe TA-BTV ist speziell für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen konzipiert. Sie kann für den Transport von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen verwendet werden. Der Einbau erfolgt unkompliziert zwischen Flanschen nach EN 1092-2, wobei kein Spezialwerkzeug erforderlich ist.

Welche technischen Leistungsdaten bietet die Absperrklappe TA-BTV?

Die Absperrklappe ist für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 500 ausgelegt. Sie arbeitet zuverlässig in einem breiten Mediumtemperaturbereich von -20 °C bis 120 °C. Der Kvs-Wert beträgt 22030.

Technische Daten

• Nenndurchmesser: DN 500
• Nenndruck: PN 25
• Kvs-Wert: 22030
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM
• Bedienung: Handrad
• Baulänge: 127
• Bedienhöhe: 924
• Durchmesser Handrad: 387

Die IMI TA Absperrklappe TA-BTV mit Getriebe stellt eine zuverlässige und langlebige Lösung für anspruchsvolle Anwendungen in der Heizungs-, Kälte- und Brauchwassertechnik dar. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 500 sowie einem breiten Mediumtemperaturbereich von -20 °C bis 120 °C ist sie eine robuste Komponente für diverse Flüssigkeitssysteme.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450128399
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 387
• Druckstufe Artikel: PN 25
• Baulänge: 127
• Rohraußendurchmesser alle Anschlüsse: 501
• Druckstufe Flansch: PN 25
• Bedienhöhe: 924
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 500
• Gastec QA Prüfung: nein
