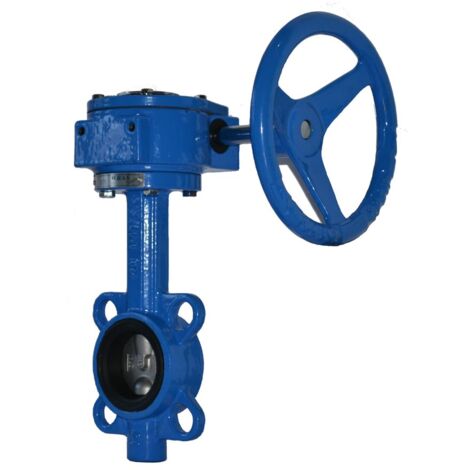

IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 600, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 600 Nenndruck PN 25, Zwischenflanschklappe, mit Getriebe

Die IMI TA Absperrklappe TA-BTV ist eine robuste Zwischenflanschklappe (Wafer) mit Getriebe, konzipiert für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Mit einem Nenndurchmesser von DN 600 und einem Nenndruck von PN 25 eignet sich diese Klappe für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Das Gehäuse aus Gusseisen EN-JL 1040, die Welle und Scheibe aus Edelstahl sowie die Dichtung aus EPDM und PTFE ermöglichen eine zuverlässige Funktion. Die Installation erfolgt zwischen Flanschen nach EN 1092-2.

Welche Konstruktionsmerkmale und Materialien zeichnen die IMI TA Absperrklappe TA-BTV aus?

Die IMI TA Absperrklappe TA-BTV ist als Zwischenflanschklappe (Wafer-Typ) ausgeführt und verfügt über ein integriertes Getriebe für eine präzise Bedienung. Das Gehäuse besteht aus Gusseisen EN-JL 1040, während die Welle aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt sind. Eine PTFE-Buchse sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für eine sichere Abdichtung. Das Handrad zur Bedienung ist aus Grauguss gefertigt. Die Klappe ist in der Farbe Blau (RAL5015) gehalten.

Für welche Systeme und Medien ist die Absperrklappe TA-BTV geeignet?

Die Absperrklappe TA-BTV von IMI TA ist vielseitig einsetzbar in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist speziell für den Durchfluss von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen konzipiert. Die robuste Bauweise und die Materialauswahl, darunter Gusseisen und Edelstahl, machen sie zu einer zuverlässigen Komponente in verschiedenen technischen Anlagen. Die maximale Betriebstemperatur beträgt 120 Grd. C, die minimale Betriebstemperatur liegt bei -20 Grd. C.

Wie erfolgt die Installation und Bedienung der IMI TA Absperrklappe?

Die IMI TA Absperrklappe TA-BTV wird über ein Handrad bedient, das eine komfortable und präzise Steuerung ermöglicht. Die Klappe ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Die Konstruktion ist auf eine einfache Handhabung ausgelegt, sodass für die Installation kein Spezialwerkzeug erforderlich ist. Dies erleichtert die Montage und Wartung im Betrieb. Der Nenndurchmesser beträgt DN 600 und der Nenndruck PN 25. Die Baulänge ist 154, der Rohraußendurchmesser aller Anschlüsse 601, die Bedienhöhe 1068 und der Durchmesser des Handrads 387.

Technische Daten

• Nenndurchmesser: DN 600
• Nenndruck: PN 25
• Kvs-Wert: 31780
• Max. Betriebstemperatur: 120 Grd. C
• Min. Betriebstemperatur: -20 Grd. C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM, PTFE
• Baulänge: 154
• Bedienhöhe: 1068

Die IMI TA Absperrklappe TA-BTV mit Nenndurchmesser DN 600 und Nenndruck PN 25 stellt eine zuverlässige Lösung für die Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Brauchwassersystemen dar. Ihre robuste Bauweise aus Gusseisen und Edelstahl, kombiniert mit einer EPDM- und PTFE-Dichtung sowie einem präzisen Getriebe, ermöglicht eine langlebige und wartungsarme Funktion. Die einfache Installation ohne Spezialwerkzeug unterstreicht die anwenderfreundliche Konzeption dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450128300
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 387
• Druckstufe Artikel: PN 25
• Baulänge: 154
• Rohraußendurchmesser alle Anschlüsse: 601
• Druckstufe Flansch: PN 25
• Bedienhöhe: 1068
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 600
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 387
• Druckstufe Artikel: PN 25
• Baulänge: 154
• Rohraußendurchmesser alle Anschlüsse: 601
• Druckstufe Flansch: PN 25
• Bedienhöhe: 1068
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 600
• Gastec QA Prüfung: nein
