IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 65, Anflanschklappe

IMI TA Absperrklappe TA-BTV, DN 65 Nenndruck PN 25, Anflanschklappe

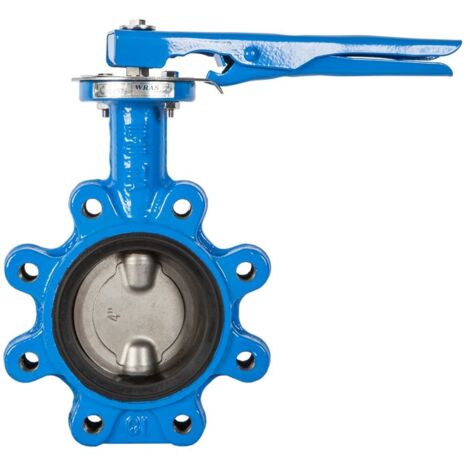

Die IMI TA Absperrklappe TA-BTV ist eine robuste Anflanschklappe für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 65 ausgelegt und eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische.

Für welche Systeme ist die Absperrklappe TA-BTV geeignet?

Die IMI TA Absperrklappe TA-BTV dient dem zuverlässigen Absperren von Medien in Heizungs-, Kälte- und Brauchwassersystemen. Sie ist speziell für den Transport von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen konzipiert.

Welche Materialien stellen die Funktion und Langlebigkeit sicher?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040 und ist in der Farbe blau RAL5015 beschichtet. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM stellen die Abdichtung sicher. Die Bedienung erfolgt über einen Hebel aus gepresstem Stahl.

Wie wird die Absperrklappe installiert und welche Betriebsgrenzen gelten?

Die Anflanschklappe ist für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Sie ist für einen Nenndruck von PN 25 ausgelegt und kann in einem Temperaturbereich von -20 °C bis 120 °C betrieben werden. Der Kvs-Wert beträgt 258. Die Baulänge beträgt 45 mm, der Rohraußendurchmesser aller Anschlüsse 72 mm und die Bedienhöhe 258 mm.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 25
• Kvs-Wert: 258
• Mediumtemperatur (Dauerbetrieb): -20 °C bis 120 °C
• Werkstoff Gehäuse: Gusseisen EN-JL 1040
• Werkstoff Welle: Edelstahl BS970 420S37
• Werkstoff Scheibe: Edelstahl BS970 304S15
• Dichtung: EPDM
• Baulänge: 45 mm
• Rohraußendurchmesser alle Anschlüsse: 72 mm

Die IMI TA Absperrklappe TA-BTV DN 65 PN 25 bietet eine zuverlässige Absperrfunktion für diverse Anwendungen in Heizungs-, Kälte- und Brauchwassersystemen. Mit ihrem robusten Gusseisengehäuse, Edelstahlkomponenten und EPDM-Dichtungen ist sie für einen breiten Temperaturbereich von -20 °C bis 120 °C und einen Nenndruck von PN 25 ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450027365
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 25
• Baulänge: 45
• Rohraußendurchmesser alle Anschlüsse: 72
• Druckstufe Flansch: PN 25
• Bedienhöhe: 258
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 65
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Länge Bedienungselement: 260
• Druckstufe Artikel: PN 25
• Baulänge: 45
• Rohraußendurchmesser alle Anschlüsse: 72
• Druckstufe Flansch: PN 25
• Bedienhöhe: 258
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 65
• Gastec QA Prüfung: nein
