IMI Heimeier TA Absperrklappe TA-BTV PN 25, DN 65, Zwischenflanschklappe, Getriebe

IMI TA Absperrklappe TA-BTV, DN 65 Nenndruck PN 25, Zwischenflanschklappe, mit Getriebe

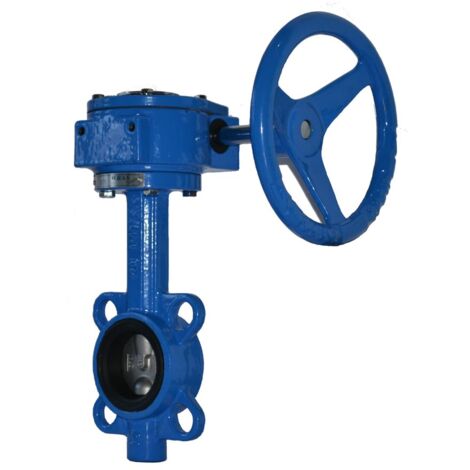

Die IMI TA Absperrklappe TA-BTV ist eine Zwischenflanschklappe mit Getriebe, konzipiert für den Einsatz in Heizungs-, Kälte- und Brauchwassersystemen. Sie eignet sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Für den Einbau zwischen Flanschen nach EN 1092-2 ausgelegt, bietet sie einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 65.

Wofür ist die TA-BTV Zwischenflanschklappe mit Getriebe geeignet?

Die TA-BTV von IMI TA dient als Absperrklappe in Heizungs-, Kälte- und Brauchwassersystemen. Einsatzbereiche umfassen Medien wie Wasser und neutrale Flüssigkeiten, ebenso Wasser-Glykol-Gemische. Die Ausführung ist als Zwischenflanschklappe (Wafer) vorgesehen, also für den Einbau zwischen Flanschen.

Welche Anforderungen an Medium und Temperatur deckt die Absperrklappe ab?

Die Absperrklappe ist für den Mediumseinsatz im Dauerbetrieb mit einer Mediumtemperatur von -20 bis 120 °C ausgelegt. Damit eignet sich die Klappe für Anwendungen innerhalb dieses Temperaturbereichs im Heizungs-, Kälte- und Brauchwasserumfeld.

Welche Konstruktionsteile und Werkstoffe prägen die Funktion?

Das Gehäuse besteht aus Gusseisen EN-JL 1040 und ist beschichtet. Die Welle ist aus Edelstahl BS970 420S37, die Scheibe aus Edelstahl BS970 304S15. Für die Dichtfunktion sind eine Buchse aus PTFE sowie Dichtmanschette und O-Ring aus EPDM angegeben. Die Bedienung erfolgt über ein Handrad aus Grauguss.

Wie erfolgt der Einbau und welche Anschlussauslegung liegt vor?

Die TA-BTV ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert, wobei kein Spezialwerkzeug erforderlich ist. Die Farbgebung ist blau RAL5015. Als Zwischenflanschklappe ist sie in einer Ausführung für DN 65 umgesetzt und für PN 25 ausgelegt.

Technische Daten

• Nenndurchmesser DN: 65
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Kvs-Wert: 258
• Baulänge: 45
• Rohraußendurchmesser alle Anschlüsse: 72
• Handrad-Bedienhöhe: 299
• Mediumtemperatur (Dauerbetrieb): -20 bis 120 °C
• Werkstoff Gehäuse: Gusseisen (EN-JL 1040)
• Dichtung: EPDM

Die IMI TA TA-BTV Zwischenflanschklappe mit Getriebe ist für Heizungs-, Kälte- und Brauchwassersysteme ausgelegt und für PN 25 sowie DN 65 spezifiziert. Der Kvs-Wert 258 unterstützt den Durchfluss, während die Mediumtemperatur von -20 bis 120 °C für den Dauerbetrieb angegeben ist. Konstruktion und Dichtung mit EPDM sowie ein Gehäuse aus Gusseisen EN-JL 1040 runden die Eignung für Wasser und neutrale Flüssigkeiten bzw. Wasser-Glykol-Gemische ab.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42450128365
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 186
• Druckstufe Artikel: PN 25
• Baulänge: 45
• Rohraußendurchmesser alle Anschlüsse: 72
• Druckstufe Flansch: PN 25
• Bedienhöhe: 299
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 65
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 186
• Druckstufe Artikel: PN 25
• Baulänge: 45
• Rohraußendurchmesser alle Anschlüsse: 72
• Druckstufe Flansch: PN 25
• Bedienhöhe: 299
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 65
• Gastec QA Prüfung: nein
