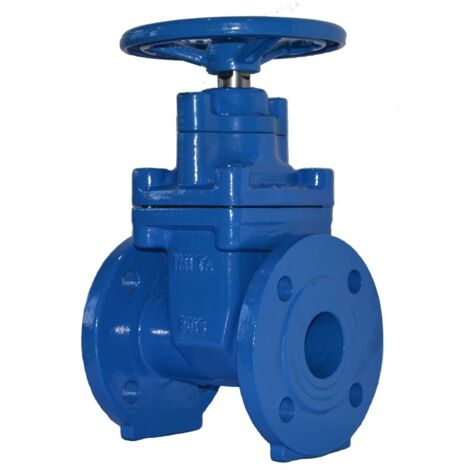

IMI Heimeier TA Absperrventil TA-GAV PN 16, DN 100, Flansche, Sphäroguss EN-JS 1050

IMI TA Absperrventil TA-GAV, DN 100 Nenndruck PN 16, Flanschanschluss, Sphäroguss EN-GJS 1050

Das IMI TA Absperrventil TA-GAV, ein Absperrschieber der Marke IMI TA, ist für vielfältige Anwendungen in Heizungs-, Solar-, Trinkwasser-, Kälte- und Brauchwassersystemen konzipiert. Mit einem Nenndurchmesser von DN 100 und einem Nenndruck von PN 16 ist dieses Ventil mit Flanschanschluss aus hochwertigem Sphäroguss EN-JS 1050 gefertigt. Es eignet sich für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische und ist für einen Temperaturbereich von -20 °C bis 120 °C ausgelegt.

Welche Materialien und Komponenten zeichnen das Absperrventil aus?

Das Gehäuse und Oberteil des IMI TA Absperrventils TA-GAV bestehen aus Sphäroguss EN-GJS 1050, einem Material, das für seine Festigkeit und Langlebigkeit bekannt ist. Das Handrad und der Keil sind ebenfalls aus Sphäroguss EN-JS 1050 gefertigt, wobei das Handrad zusätzlich eine EPDM-Ummantelung für eine verbesserte Handhabung aufweist. Die Spindel ist aus Edelstahl BS970 420S37 gefertigt, während die Spindelführung aus Messing C67400 und die Spindelmutter aus Bronze C62300 bestehen. Für eine zuverlässige Abdichtung sorgen O-Ringe und Sitzdichtungen aus EPDM. Die Spindel ist nicht steigend ausgeführt, was eine kompakte Bauweise unterstützt.

Für welche Systeme und Medien ist das Absperrventil geeignet?

Das Absperrventil TA-GAV ist vielseitig einsetzbar in Heizungs-, Kälte-, Brauchwasser-, Solar- und Trinkwassersystemen. Es eignet sich für den Transport von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen. Die Konstruktion mit festen Flanschen entsprechend EN 1092-3 und einer Baulänge nach BS5163 ermöglicht eine einfache Integration in bestehende Rohrleitungssysteme. Das Ventil ist nicht für Gase oder Dampf geeignet. Die Bedienung erfolgt über ein Handrad.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 16
• Kvs-Wert: 162,8
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS 1050
• Werkstoff Handrad: Sphäroguss EN-JS 1050 mit EPDM Ummantelung
• Werkstoff Spindel: Edelstahl BS970 420S37
• Dichtungsmaterial: EPDM
• Anschlussart: Flansch

Das IMI TA Absperrventil TA-GAV in DN 100 und PN 16 stellt eine zuverlässige Lösung für die Absperrung von Medien in Heizungs-, Kälte- und Brauchwassersystemen dar. Die robuste Bauweise aus Sphäroguss und der weite Betriebstemperaturbereich von -20 °C bis 120 °C ermöglichen eine hohe Funktionalität und Langlebigkeit in anspruchsvollen Umgebungen. Die Ausführung mit nicht steigender Spindel und Flanschanschluss ermöglicht eine sichere und einfache Integration.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42250026290
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Druckstufe Flansch: PN 16
• Höhe Handgriff/Handrad: 305
• Länge Handgriff/Durchmesser Handrad: 255
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 100
• Werkstoffgüte des Gehäuses: Gusseisen duktil
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Druckstufe Flansch: PN 16
• Höhe Handgriff/Handrad: 305
• Länge Handgriff/Durchmesser Handrad: 255
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 100
• Werkstoffgüte des Gehäuses: Gusseisen duktil
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
