IMI Heimeier TA Absperrventil TA-GAV PN 16, DN 250, Flansche, Sphäroguss EN-GJS 1050

IMI TA Absperrventil TA-GAV, DN 250 Nenndruck PN 16, Flanschanschluss, Sphäroguss EN-GJS 1050

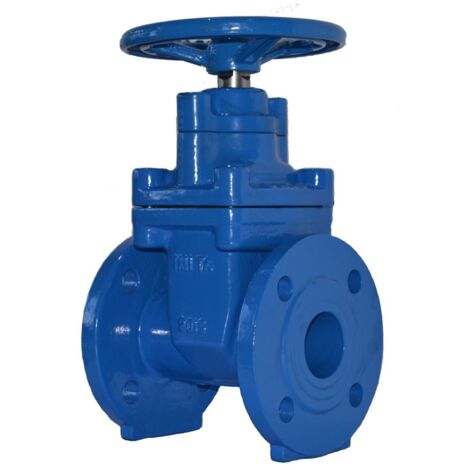

Das IMI TA Absperrventil TA-GAV ist ein Absperrschieber mit Flanschanschluss, ausgelegt für einen Nenndurchmesser von DN 250 und einen Nenndruck von PN 16. Gefertigt aus Sphäroguss EN-GJS 1050, eignet es sich für den Einsatz in Heizungs-, Solar-, Trinkwasser-, Kälte- und Brauchwassersystemen. Die Bedienung erfolgt über ein Handrad, wobei die Spindel nicht steigend ausgeführt ist.

Welche Materialien sichern die Funktionalität des Absperrventils?

Gehäuse und Oberteil des IMI TA Absperrventils TA-GAV bestehen aus Sphäroguss EN-GJS 1050 (Gusseisen duktil). Handrad und Keil sind ebenfalls aus Sphäroguss EN-JS 1050 gefertigt, wobei das Handrad eine EPDM-Ummantelung für eine verbesserte Griffigkeit aufweist. Die Spindel ist aus Edelstahl BS970 420S37, die Spindelführung aus Messing C67400 und die Spindelmutter aus Bronze C62300. O-Ringe und Sitzdichtungen aus EPDM sorgen für eine zuverlässige Abdichtung. Das Ventil ist zudem beschichtet.

Für welche Systeme und Medien ist das Absperrventil geeignet?

Das Absperrventil TA-GAV ist vielseitig einsetzbar in Heizungs-, Solar-, Trinkwasser-, Kälte- und Brauchwassersystemen. Es ist speziell für die Regulierung von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen konzipiert. Eine Eignung für Gase oder Dampf ist nicht gegeben.

Welche technischen Spezifikationen zeichnen das Absperrventil aus?

Das IMI TA Absperrventil TA-GAV ist für einen Nenndurchmesser von DN 250 und einen Nenndruck von PN 16 ausgelegt. Der Kvs-Wert beträgt 1017,4, was eine effiziente Durchflussregelung ermöglicht. Die Betriebstemperatur liegt in einem breiten Bereich von -20 °C bis 120 °C. Die festen Flansche entsprechen der Norm EN 1092-3, und die Baulänge ist nach BS5163 ausgeführt. Das Ventil ist in der Farbe blau RAL5015 gehalten.

Wie erfolgt die Bedienung und Installation des Absperrventils?

Die Bedienung des Absperrventils TA-GAV erfolgt über ein Handrad. Eine Besonderheit ist die nicht steigende Spindel, die für eine kompakte Bauweise sorgt. Die Installation des Ventils ist unkompliziert, da kein Spezialwerkzeug erforderlich ist. Die Anschlüsse sind als Flansche ausgeführt, was eine sichere und dichte Verbindung im Rohrsystem ermöglicht.

Technische Daten

• Nenndurchmesser: DN 250
• Nenndruck: PN 16
• Kvs-Wert: 1017,4
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS 1050 (Gusseisen duktil)
• Bedienung: Handrad
• Spindel: Nicht steigend
• Anschluss: Flansch
• Farbe: blau RAL5015

Das IMI TA Absperrventil TA-GAV mit einem Nenndurchmesser von DN 250 und einer Druckstufe von PN 16 bietet eine zuverlässige Lösung für die Absperrung in verschiedenen Flüssigkeitssystemen. Die Materialauswahl, darunter Sphäroguss und EPDM-Dichtungen, sowie der breite Betriebstemperaturbereich von -20 °C bis 120 °C sichern eine lange Lebensdauer und hohe Funktionalität. Die einfache Handhabung durch das Handrad und die robuste Flanschkonstruktion machen dieses Absperrventil zu einer effizienten Komponente in der modernen Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42250026294
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Druckstufe Flansch: PN 16
• Höhe Handgriff/Handrad: 621
• Länge Handgriff/Durchmesser Handrad: 405
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 250
• Werkstoffgüte des Gehäuses: Gusseisen duktil
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
