Allgemeine Beschreibung

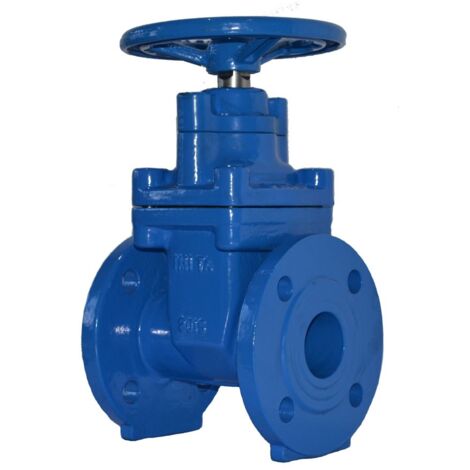

Das IMI TA Absperrventil TA-GAV ist ein hochwertiger Absperrschieber, der für Heizungs-, Solar- und Trinkwassersysteme geeignet ist. Mit einem Nenndurchmesser von DN 65 und einem Nenndruck von PN 16 bietet es eine zuverlässige Lösung für die Absperrung von Wasser und neutralen Flüssigkeiten, einschließlich Wasser-Glykol-Gemischen.Technische daten
- Nenndurchmesser: DN 65
- Nenndruck: PN 16
- Max. Betriebstemperatur: 120 °C
- Min. Betriebstemperatur: -20 °C
- Kvs-Wert: 64,6
- Gehäusematerial: Sphäroguss EN-GJS 1050
- Spindelmaterial: Edelstahl BS970, 420S37
- Spindelmutter: Bronze C62300
- Dichtungen: EPDM
- Flanschanschluss: gemäß EN 1092-3
- Farbe: Blau RAL 5015
- Höhe Handgriff/Handrad: 255 mm
- Länge Handgriff/Durchmesser Handrad: 175 mm
- Ventilwinkel: 90°
- Winkel der Spindel: 90°
Kompatibilität und Zubehör
- Geeignet für Heizungs-, Kälte- und Brauchwassersysteme
- Kompatibel mit Wasser und neutralen Flüssigkeiten
Installation
- Flanschanschluss für einfache Installation
- Kein Spezialwerkzeug erforderlich
Anwendung
- Absperrung in Heizungs-, Solar- und Trinkwassersystemen
- Geeignet für den Einsatz in Wasser-Glykol-Gemischen
Weitere Informationen
- O-Ring und Sitzdichtung aus EPDM
- Spindel nicht steigend
- Feste Flansche gemäß EN 1092-3
- Selbstverschließend: nein
- Mit Entleerungsventil: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
