Allgemeine Beschreibung

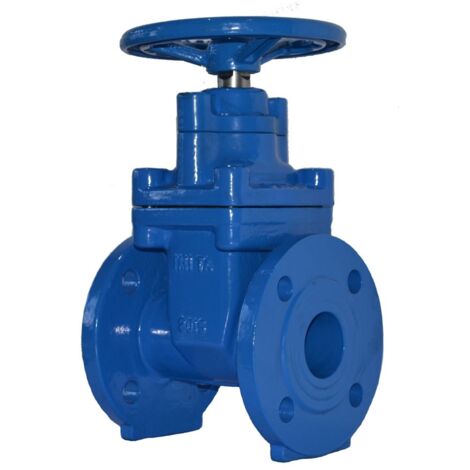

Das IMI TA Absperrventil TA-GAV ist ein hochwertiges Absperrventil, das für Heizungs-, Solar- und Trinkwassersysteme geeignet ist. Es verfügt über einen Flanschanschluss und ist aus Sphäroguss EN-GJS 1050 gefertigt. Dieses Ventil ist ideal für die Verwendung mit Wasser und neutralen Flüssigkeiten, einschließlich Wasser-Glykol-Gemischen.Technische daten
- Nenndruck: PN 16
- Nenndurchmesser: DN 80
- Max. Betriebstemperatur: 120 °C
- Min. Betriebstemperatur: -20 °C
- Kvs-Wert: 94,0
- Höhe Handgriff/Handrad: 280 mm
- Länge Handgriff/Durchmesser Handrad: 255 mm
- Ventilwinkel: 90°
- Winkel der Spindel: 90°
Kompatibilität und Zubehör
- Geeignet für Heizungs-, Kälte- und Brauchwassersysteme
- Flanschanschlüsse gemäß EN 1092-3
Installation
- Einfacher Flanschanschluss
- Kein Spezialwerkzeug erforderlich
Anwendung
- Absperrung von Wasser und neutralen Flüssigkeiten
- Verwendung in Heizungs-, Solar- und Trinkwassersystemen
Weitere Informationen
- Gehäuse und Oberteil aus Sphäroguss, EN-GJS 1050
- Spindel aus Edelstahl BS970, 420S37
- Spindelmutter aus Bronze C62300
- O-Ring und Sitzdichtung aus EPDM
- Farbe: Blau RAL 5015
- Material der primären Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
