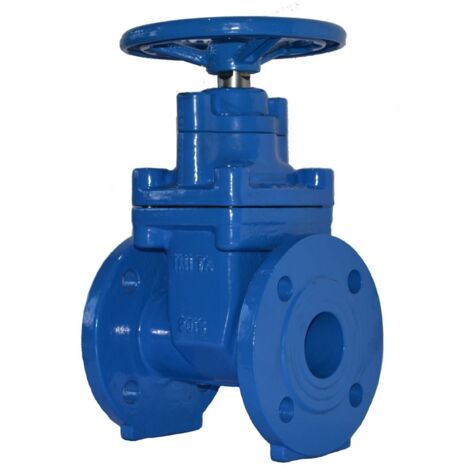

IMI Heimeier TA Absperrventil TA-GAV PN 25, DN 125, Flansche, Sphäroguss EN-GJS 1050

IMI TA Absperrventil TA-GAV, DN 125 Nenndruck PN 25, Flanschanschluss, Sphäroguss EN-GJS 1050

Das IMI TA Absperrventil TA-GAV PN 25 DN 125 ist ein robustes Absperrventil mit Flanschanschluss, gefertigt aus Sphäroguss EN-GJS 1050. Es eignet sich für den Einsatz in Heizungs-, Solar-, Trinkwasser-, Kälte- und Brauchwassersystemen und ist für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische konzipiert. Die Spindel ist nicht steigend und die Bedienung erfolgt über ein Handrad.

Für welche Systeme und Medien ist das IMI TA Absperrventil TA-GAV geeignet?

Das IMI TA Absperrventil TA-GAV ist vielseitig einsetzbar in Heizungs-, Solar-, Trinkwasser-, Kälte- und Brauchwassersystemen. Es ist speziell für den sicheren Betrieb mit Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen ausgelegt. Eine Verwendung für Gase oder Dampf ist nicht vorgesehen.

Welche Materialien und Komponenten kennzeichnen das Absperrventil TA-GAV?

Das Gehäuse und Oberteil des Absperrventils bestehen aus Sphäroguss EN-GJS 1050, was eine hohe Beständigkeit bietet. Das Handrad und der Keil sind ebenfalls aus Sphäroguss EN-JS 1050 gefertigt, wobei das Handrad zusätzlich eine EPDM Ummantelung besitzt. Die Spindel ist aus Edelstahl BS970 420S37, die Spindelführung aus Messing C67400 und die Spindelmutter aus Bronze C62300. O-Ringe und Sitzdichtungen aus EPDM sorgen für eine zuverlässige Abdichtung. Das Ventil verfügt über einen beschichteten Oberflächenschutz und ist in der Farbe blau RAL5015 gehalten. Die Spindel ist nicht steigend.

Welche technischen Spezifikationen und Normen erfüllt das Absperrventil?

Das Absperrventil ist für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 125 ausgelegt. Die festen Flansche entsprechen der Norm EN 1092-3, und die Baulänge ist nach BS5163 ausgeführt. Der Kvs-Wert liegt bei 254,4. Das Ventil ist für einen breiten Betriebstemperaturbereich von -20 °C bis 120 °C geeignet.

Technische Daten

• Nenndruck: PN 25
• Nenndurchmesser: DN 125
• Kvs-Wert: 254,4
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS 1050 (Gusseisen duktil)
• Dichtungsmaterial: EPDM
• Anschlussart: Flansch
• Bedienung: Handrad

Das IMI TA Absperrventil TA-GAV PN 25 DN 125 bietet eine zuverlässige Lösung für die Absperrung in verschiedenen Wasser- und Glykol-Systemen. Die robuste Konstruktion aus Sphäroguss und die EPDM-Dichtungen stellen eine lange Lebensdauer und sichere Funktion sicher. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 125 ist es für anspruchsvolle Anwendungen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42250026391
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Druckstufe Flansch: PN 25
• Höhe Handgriff/Handrad: 380
• Länge Handgriff/Durchmesser Handrad: 305
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 125
• Werkstoffgüte des Gehäuses: Gusseisen duktil
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
