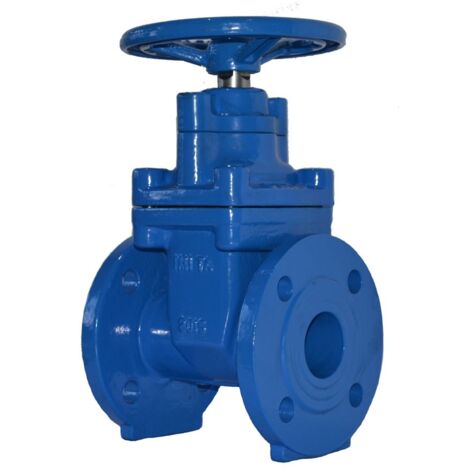

IMI Heimeier TA Absperrventil TA-GAV PN 25, DN 300, Flansche, Sphäroguss EN-GJS 1050

IMI TA Absperrventil TA-GAV, DN 300 Nenndruck PN 25, Flanschanschluss, Sphäroguss EN-GJS 1050

Das IMI TA Absperrventil TA-GAV ist ein robustes Absperrventil mit Flanschanschluss, einem Nenndurchmesser von DN 300 und einem Nenndruck von PN 25. Gefertigt aus Sphäroguss EN-GJS 1050, eignet es sich für den Einsatz in Heizungs-, Kälte-, Solar-, Trinkwasser- und Brauchwassersystemen. Es ist für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische konzipiert.

Für welche Systeme ist das IMI TA Absperrventil TA-GAV geeignet?

Das IMI TA Absperrventil TA-GAV ist vielseitig einsetzbar in verschiedenen Flüssigkeitssystemen. Es findet Anwendung in Heizungs-, Kälte-, Solar-, Trinkwasser- und Brauchwassersystemen. Das Ventil ist speziell für den Durchfluss von Wasser, neutralen Flüssigkeiten und Wasser-Glykol-Gemischen ausgelegt. Es ist nicht für den Einsatz mit Gasen oder Dampf vorgesehen.

Welche Materialien und Konstruktionsmerkmale zeichnen das Absperrventil aus?

Das Gehäuse und Oberteil des IMI TA Absperrventils TA-GAV bestehen aus Sphäroguss EN-GJS 1050. Handrad und Keil sind ebenfalls aus Sphäroguss EN-JS 1050 gefertigt, wobei das Handrad eine EPDM-Ummantelung besitzt. Die Spindel ist aus Edelstahl BS970 420S37 gefertigt und nicht steigend ausgeführt. Eine Spindelführung aus Messing C67400 und eine Spindelmutter aus Bronze C62300 ergänzen die Konstruktion. O-Ringe und Sitzdichtungen aus EPDM stellen eine zuverlässige Abdichtung sicher.

Welche Anschlussdetails und Designmerkmale sind relevant?

Die festen Flansche des Absperrventils entsprechen der Norm EN 1092-3, und die Baulänge ist nach BS5163 ausgeführt. Das Ventil ist in der Farbe blau (RAL5015) beschichtet und verfügt über einen Oberflächenschutz.

Wie erfolgt die Bedienung und welche Temperaturgrenzen sind zu beachten?

Die Bedienung des Absperrventils erfolgt über ein Handrad. Die Spindel ist nicht steigend. Für den Dauerbetrieb ist das Ventil für einen Medientemperaturbereich von -20 °C bis 120 °C geeignet.

Technische Daten

• Nenndurchmesser: DN 300
• Nenndruck: PN 25
• Kvs-Wert: 1465,0
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS 1050
• Dichtungsmaterial: EPDM
• Anschlussart: Flansch
• Bedienung: Handrad
• Farbe: blau RAL5015

Das IMI TA Absperrventil TA-GAV bietet eine zuverlässige Lösung für die Absperrung von Flüssigkeitsströmen in anspruchsvollen Anlagen. Seine robuste Konstruktion aus Sphäroguss EN-GJS 1050 und die EPDM-Dichtungen stellen eine lange Lebensdauer und Beständigkeit gegenüber verschiedenen Medien sicher. Mit einem Nenndurchmesser von DN 300 und einem Nenndruck von PN 25 ist es für den Einsatz in Heizungs-, Kälte- und Trinkwassersystemen bei Temperaturen von -20 °C bis 120 °C ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42250026395
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Druckstufe Flansch: PN 25
• Höhe Handgriff/Handrad: 711
• Länge Handgriff/Durchmesser Handrad: 405
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 300
• Werkstoffgüte des Gehäuses: Gusseisen duktil
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
