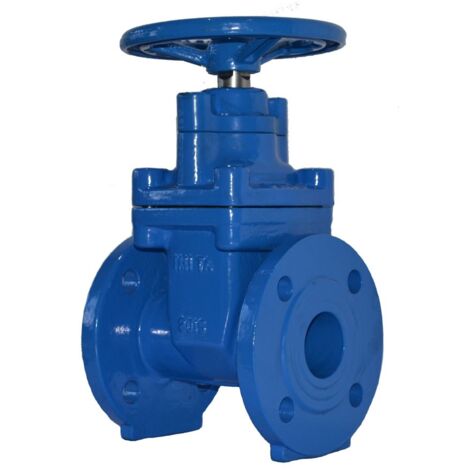

IMI Heimeier TA Absperrventil TA-GAV PN 25, DN 65, Flansche, Sphäroguss EN-GJS 1050

IMI TA Absperrventil TA-GAV, DN 65 Nenndruck PN 25, Flanschanschluss, Sphäroguss EN-GJS 1050

Das IMI TA Absperrventil TA-GAV, DN 65 Nenndruck PN 25, ist ein Absperrschieber mit Flanschanschluss aus Sphäroguss EN-GJS 1050. Es ist für Heizungs-, Solar-, Trinkwasser-, Kälte- und Brauchwassersysteme sowie für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische geeignet. Die Spindel ist nicht steigend und das Ventil deckt einen Temperaturbereich von -20 °C bis 120 °C ab.

Für welche Systeme ist das IMI TA Absperrventil TA-GAV konzipiert?

Das IMI TA Absperrventil TA-GAV ist als Absperrschieber für den Einsatz in Heizungs-, Solar-, Trinkwasser-, Kälte- und Brauchwassersystemen vorgesehen. Es eignet sich für Wasser, neutrale Flüssigkeiten und Wasser-Glykol-Gemische. Eine Verwendung für Gase oder Dampf ist laut Produktdaten nicht vorgesehen.

Welche Materialien und Konstruktionsmerkmale zeichnen das Absperrventil aus?

Das Absperrventil TA-GAV verfügt über eine nicht steigende Spindel. Gehäuse und Oberteil sind aus Sphäroguss EN-GJS 1050 gefertigt. Handrad und Keil bestehen ebenfalls aus Sphäroguss EN-JS 1050, wobei das Handrad eine EPDM-Ummantelung besitzt. Die Spindel ist aus Edelstahl BS970 420S37, die Spindelführung aus Messing C67400 und die Spindelmutter aus Bronze C62300. O-Ringe und Sitzdichtungen aus EPDM sorgen für eine zuverlässige Abdichtung. Die Oberfläche des Ventils ist beschichtet und in Blau (RAL5015) gehalten.

Welche technischen Spezifikationen und Anschlüsse bietet das Ventil?

Das Absperrventil ist für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 65 ausgelegt. Der Anschluss erfolgt über feste Flansche, die der Norm EN 1092-3 entsprechen. Die Baulänge richtet sich nach BS5163. Der Kvs-Wert beträgt 64,6. Der Ventilwinkel und der Winkel der Spindel sind jeweils mit 90 angegeben. Ein Standanzeiger, eine Rückstromsicherung oder ein Entleerungsventil sind nicht vorhanden.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 25
• Kvs-Wert: 64,6
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS 1050
• Bedienung: Handrad
• Anschlussart: Flansch
• Spindel (Bauart): nicht steigend
• Dichtung: EPDM

Das IMI TA Absperrventil TA-GAV PN 25 DN 65 bietet eine robuste und zuverlässige Lösung für die Absperrung von Flüssigkeiten in Heizungs-, Solar-, Trinkwasser-, Kälte- und Brauchwassersystemen. Die hochwertige Materialauswahl, darunter Sphäroguss und Edelstahl, sowie die Auslegung für einen Nenndruck von PN 25 und einen Temperaturbereich von -20 °C bis 120 °C, stellen eine dauerhafte Funktion sicher. Mit seinem Flanschanschluss und dem Handrad ist es eine praktische Komponente für vielfältige Installationsanforderungen.

Produktspezifikation

• Hersteller-Warengruppe: TA-Kugelhähne
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 42250026365
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Druckstufe Flansch: PN 25
• Höhe Handgriff/Handrad: 255
• Länge Handgriff/Durchmesser Handrad: 175
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: DN 65
• Werkstoffgüte des Gehäuses: Gusseisen duktil
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
