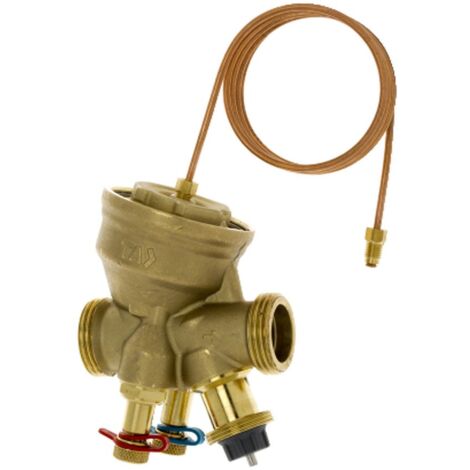

IMI Heimeier TA-Compact-DP Regel- und Regulierventil DN 10, PN 16

IMI TA Regel- und Regulierventil Compact-DP, Nenndruck PN 16 DN 10

Das IMI Heimeier TA-Compact-DP Regel- und Regulierventil DN 10, PN 16 von IMI TA ist eine spezialisierte Lösung für die Zonenregelung kleiner, differenzdruckunabhängiger Kreise in Heizungs- und Kältesystemen. Es ermöglicht die präzise Einstellung eines maximalen Durchflusses und schützt Regelventile zuverlässig vor zu hohem Differenzdruck. Dieses Ventil vereint fünf wesentliche Funktionen: Differenzdruckregelung, Einregulierung, Regelung, Diagnose und Absperrung.

Welche Funktionen bietet das IMI TA-Compact-DP Ventil für Heiz- und Kältesysteme?

Das IMI TA-Compact-DP Ventil ist speziell für die Zonenregelung in kleinen Kreisen von Heizungs- und Kältesystemen konzipiert. Es schützt die angeschlossenen Systeme effektiv vor zu hohen Durchflüssen und sichert eine stabile Funktion der Regelventile durch den Schutz vor übermäßigem Differenzdruck. Die Kombination aus Differenzdruckregelung, Einregulierung, Regelung, Diagnose und Absperrung macht es zu einem vielseitigen Bauteil für eine optimierte Systemleistung.

Wie erfolgt die Bedienung und Einstellung des TA-Compact-DP Ventils?

Die Durchflusseinstellung des IMI TA-Compact-DP Ventils lässt sich einfach per Hand vornehmen. Eine Absperrung des Ventils ist ebenfalls ohne den Einsatz von Werkzeugen möglich, was die Wartung und den Betrieb vereinfacht. Das Ventil ist abschließbar und verfügt über eine Sollwertanzeige, die eine klare Übersicht über die eingestellten Werte bietet. Die Bedienung erfolgt über ein Handrad.

Aus welchen Materialien besteht das IMI TA-Compact-DP Ventil und wie ist es konstruiert?

Das Ventilgehäuse und der Ventileinsatz des IMI TA-Compact-DP sind aus AMETAL gefertigt, einem korrosionsbeständigen Material. Kegel und Spindel bestehen aus rostfreiem Stahl, was eine lange Lebensdauer und Beständigkeit sicherstellt. Die Spindeldichtung wird durch einen O-Ring aus EPDM realisiert, während die Feder ebenfalls aus rostfreiem Stahl und die Membrane aus EPDM gefertigt sind. Das Ventil ist membrangesteuert und für den Einsatz mit einer Impulsleitung vorgesehen. Ein Messanschluss in Form eines Nippels ist integriert.

Technische Daten

• Nenndurchmesser: DN 10 (3/8 Zoll)
• Druckklasse: PN 16
• Max. Differenzdruck: 400 kPa
• Min. Differenzdruck: 20 kPa
• Empfohlener Einstellbereich: 10 kPa, 16-71 l/h
• Max. Betriebstemperatur: 90 °C
• Min. Betriebstemperatur: 0 °C
• Werkstoff Gehäuse: AMETAL
• Membrangesteuert: ja
• Sollwertanzeige: ja
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Außengewinde: G 1/2 nach ISO 228

Das IMI TA-Compact-DP Regel- und Regulierventil bietet eine zuverlässige Lösung für die präzise Zonenregelung in kleinen Heizungs- und Kältesystemen. Mit einem Nenndurchmesser von DN 10 und einer Druckklasse von PN 16 schützt es effektiv vor zu hohen Durchflüssen und Differenzdrücken bis 400 kPa. Die einfache Handhabung per Handrad und die robuste Konstruktion aus AMETAL und rostfreiem Stahl tragen zur Langlebigkeit und Effizienz des Systems bei.

Produktspezifikation

• Hersteller-Warengruppe: Ventile dynamisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52164210
• Bauhöhe: 110
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 400
• Winkel der Spindel: 45
• Sollwertanzeige: ja
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: nein
• Mit Mengenbegrenzer: nein
• Nenndurchmesser: 3/8 Zoll (10)
• Bauhöhe: 110
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Ametal
• Bedienung: Handrad
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 400
• Winkel der Spindel: 45
• Sollwertanzeige: ja
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: nein
• Mit Mengenbegrenzer: nein
• Nenndurchmesser: 3/8 Zoll (10)
