IMI Heimeier TA Differenzdruckregler DAF 516 PN 25 DN 15/20,10-100kPa, Kvs-Wert4, ohne Messnippel

IMI TA Differenzdruckregler DAF 516, Regelbereich 10-100kPa, DN 15/20 Nenndruck PN 25, Kvs 4m3/h

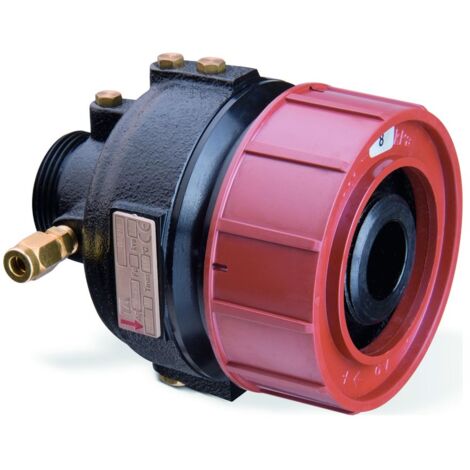

Der IMI TA Differenzdruckregler DAF 516 ist ein kompakter Regler für Heiz- und Kühlanlagen. Er zeichnet sich durch einen stufenlos einstellbaren Sollwert aus und ist für hohe Differenzdruck- oder Temperaturwerte konzipiert. Mit einem Regelbereich von 10-100 kPa, Nenndruck PN 25 und einem Kvs-Wert von 4 m³/h ist er vielseitig einsetzbar, auch auf der Primär- oder Sekundärseite von Fernheizungsanlagen. Das elektrophoretisch beschichtete Sphärogussgehäuse schützt vor Korrosion.

Wo wird der IMI TA DAF 516 eingesetzt?

Der IMI TA Differenzdruckregler DAF 516 ist speziell für Heiz- und Kühlanlagen konzipiert, die hohe Differenzdruck- oder Temperaturwerte aufweisen. Seine Einsatzmöglichkeiten erstrecken sich auch auf die Primär- oder Sekundärseite von Fernheizungsanlagen sowie weitere Kühlanlagen. Die Montage des Reglers erfolgt ausschließlich im Vorlauf oder Zulaufrohr.

Welche technischen Merkmale bietet der DAF 516?

Der DAF 516 von IMI TA verfügt über einen stufenlos einstellbaren Sollwert. Für den Verbraucher sind verschiedene Differenzdruckbereiche einstellbar, darunter 5-30 kPa, 10-60 kPa, 10-100 kPa oder 60-150 kPa. Die Liefereinstellung beträgt dabei circa 55 kPa. Der maximale Differenzdruck liegt bei 1600 kPa, was 16 bar entspricht. Das Gehäuse aus Sphäroguss EN-GJS-400 ist elektrophoretisch beschichtet und somit gegen Korrosion geschützt. Der Einstellring besteht aus Ryton PP.

Wie wird der Differenzdruckregler angeschlossen?

Der Differenzdruckregler DAF 516 ist mit einem Außengewinde G 1 ausgestattet und verfügt über Flansche gemäß EN-1092-2:1997, Typ 16. Er wird ohne Messnippel geliefert, ist jedoch mit einer Impulsleitung versehen. Ein Kapillarrohr (D:6) mit einer Länge von 2 x 1.200 mm ist enthalten. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Differenzdruckbereich: 10-100 kPa
• Max. Differenzdruck: 1600 kPa (16 bar)
• Liefereinstellung: ca. 55 kPa
• Kvs-Wert: 4 m³/h
• Nenndruck: PN 25
• Nenndurchmesser: DN 15/20 (1 Zoll (25))
• Betriebstemperatur: -10 °C bis +150 °C
• Werkstoff Gehäuse: Gusseisen EN-GJS-400
• Anschluss: Außengewinde G 1
• Mit Impulsleitung: ja

Der IMI TA Differenzdruckregler DAF 516 bietet eine zuverlässige Lösung zur präzisen Differenzdruckregelung in anspruchsvollen Heiz- und Kühlanlagen. Mit seinem robusten, korrosionsgeschützten Gusseisengehäuse, einem Nenndruck von PN 25 und einem Kvs-Wert von 4 m³/h ermöglicht er eine effiziente und langlebige Systemsteuerung.

Lieferumfang

• 1x IMI TA Differenzdruckregler DAF 516
• 1x Kapillarrohr (D:6) 2 x 1.200 mm

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52760120
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 10 - 100
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 1600
• Mit Impulsleitung: ja
• Kvs-Wert: 4
• Nenndurchmesser: 1 Zoll (25)
