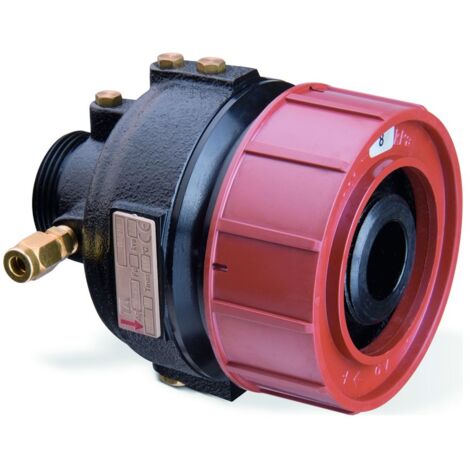

IMI Heimeier TA Differenzdruckregler DAF 516 PN 25 DN 15/20,10-60kPa, Kvs-Wert4, ohne Messnippel

IMI TA Differenzdruckregler DAF 516, Regelbereich 10-60kPa, DN 15/20 Nenndruck PN 25, Kvs 4m3/h

Der IMI TA Differenzdruckregler DAF 516 ist ein kompakter Regler mit stufenlos einstellbarem Sollwert, konzipiert für den Einsatz in Heiz- und Kühlanlagen. Er eignet sich besonders für Anwendungen mit hohen Differenzdruck- oder Temperaturwerten und ist sowohl auf der Primär- als auch auf der Sekundärseite von Fernheizungsanlagen sowie für Kühlanlagen optimal geeignet. Mit einem Nenndruck von PN 25, einer Ausführung in DN 15/20 und einem Regelbereich von 10-60 kPa sowie einem Kvs-Wert von 4 m3/h bietet dieser Regler eine präzise Steuerung. Die Montage erfolgt ausschließlich im Vorlauf.

Welche Einsatzbereiche deckt der IMI TA Differenzdruckregler DAF 516 ab?

Der Differenzdruckregler DAF 516 von IMI TA ist vielseitig einsetzbar in Heiz- und Kühlanlagen, insbesondere dort, wo hohe Differenzdruck- oder Temperaturwerte vorliegen. Seine Konstruktion ermöglicht den Einsatz auf der Primär- oder Sekundärseite von Fernheizungsanlagen sowie in verschiedenen Kühlanlagen. Die Montage des Reglers erfolgt ausschließlich im Zulaufrohr, was eine präzise Steuerung des Differenzdrucks ermöglicht.

Welche technischen Eigenschaften bietet der DAF 516?

Der DAF 516 verfügt über einen stufenlos einstellbaren Sollwert für den Differenzdruck. Er ist mit einem Außengewinde G 1 ausgestattet und besitzt Flansche gemäß EN-1092-2:1997, Typ 16. Ein Kapillarrohr mit den Maßen 2 x 1.200 mm (Durchmesser 6 mm) ist enthalten. Der Einstellring besteht aus Ryton PP. Für die Installation ist kein Spezialwerkzeug erforderlich, was die Handhabung vereinfacht. Der maximale Differenzdruck beträgt 1600 kPa (16 bar). Die Betriebstemperatur liegt zwischen -10 °C und +150 °C. Der Regler wird ohne Messnippel geliefert.

Wie ist der IMI TA DAF 516 vor Korrosion geschützt?

Das Gehäuse des Differenzdruckreglers DAF 516 besteht aus Späroguss EN-GJS-400 und ist durch eine elektrophoretische Beschichtung umfassend vor Korrosion geschützt. Diese Beschichtung trägt zur Langlebigkeit und Zuverlässigkeit des Reglers bei, selbst unter anspruchsvollen Betriebsbedingungen mit hohen Temperaturen und Drücken.

Technische Daten

• Nenndruck: PN 25
• Ausführung: DN 15/20
• Differenzdruckbereich: 10-60 kPa
• Kvs-Wert: 4 m3/h
• Maximaler Differenzdruck: 1600 kPa (16 bar)
• Liefereinstellung: ca. 35 kPa
• Betriebstemperatur: -10 °C bis +150 °C
• Außengewinde: G 1
• Flansche: gemäß EN-1092-2:1997, Typ 16
• Gehäusematerial: Späroguss EN-GJS-400

Der IMI TA Differenzdruckregler DAF 516 bietet eine zuverlässige Lösung für die präzise Regelung des Differenzdrucks in anspruchsvollen Heiz- und Kühlanlagen. Seine robuste Bauweise mit Korrosionsschutz und die Eignung für hohe Differenzdruck- und Temperaturwerte machen ihn zu einer langlebigen Komponente. Mit einem Nenndruck von PN 25, einer Betriebstemperatur von -10 °C bis +150 °C und einem Kvs-Wert von 4 m3/h ist dieser Regler für vielfältige Anwendungen ausgelegt.

Lieferumfang

• 1x IMI TA Differenzdruckregler DAF 516
• 2x Kapillarrohr (D:6), 1.200 mm

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52761120
• Einstellbereich: 10 - 60
• Einstellbereich: 10 - 60
