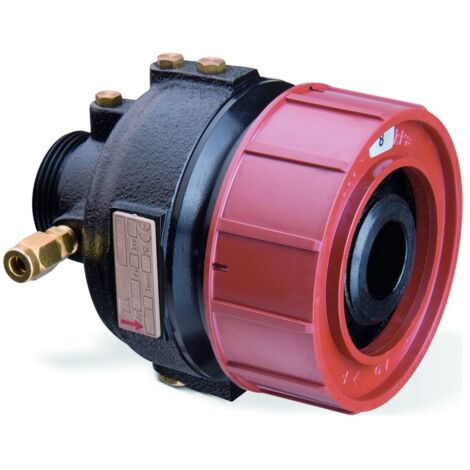

IMI Heimeier TA Differenzdruckregler DAF 516 PN 25 DN 25/32,5-30kPa, Kvs-Wert12, ohne Messnippel

IMI TA Differenzdruckregler DAF 516, Regelbereich 5-30kPa, DN 25/32 Nenndruck PN 25, Kvs 12m3/h

Der IMI TA Differenzdruckregler DAF 516 ist ein kompakter und robuster Regler für Heiz- und Kühlanlagen. Er zeichnet sich durch einen stufenlos einstellbaren Sollwert und einen Nenndruck von PN 25 aus. Mit einem Regelbereich von 5-30 kPa und einem Kvs-Wert von 12 m³/h ist er ideal für Anwendungen mit hohen Differenzdruck- oder Temperaturwerten, wie in Fernheizungsanlagen oder Kühlsystemen. Das elektrophoretisch beschichtete Spärogussgehäuse bietet zuverlässigen Korrosionsschutz.

Welche Einsatzbereiche deckt der IMI TA DAF 516 ab?

Dieser Differenzdruckregler ist speziell für den Einsatz in Heiz- und Kühlanlagen konzipiert, insbesondere dort, wo hohe Differenzdruck- oder Temperaturwerte vorliegen. Er eignet sich hervorragend für die Primär- oder Sekundärseite von Fernheizungsanlagen sowie für diverse Kühlanwendungen. Die Montage des Reglers erfolgt ausschließlich im Vorlauf.

Welche technischen Merkmale bietet der Differenzdruckregler?

Der DAF 516 ermöglicht eine stufenlose Einstellung des Sollwerts. Der einstellbare Differenzdruckbereich liegt bei 5-30 kPa, wobei auch weitere Bereiche wie 10-60 kPa, 10-100 kPa oder 60-150 kPa für den Verbraucher einstellbar sind. Die Liefereinstellung beträgt circa 18 kPa. Der maximale Differenzdruck, den das Gerät verarbeiten kann, liegt bei 1600 kPa (16 bar). Die Betriebstemperatur erstreckt sich von -10 °C bis +150 °C. Der Regler ist für einen Nenndruck von PN 25 ausgelegt und verfügt über ein Außengewinde G 1 1/4 sowie Flansche gemäß EN-1092-2:1997, Typ 16. Der Kvs-Wert beträgt 12 m³/h und das Gerät ist mit einer Impulsleitung ausgestattet. Für die Installation ist kein Spezialwerkzeug erforderlich.

Wie ist der IMI TA DAF 516 konstruiert und geschützt?

Das Gehäuse des Differenzdruckreglers besteht aus Späroguss EN-GJS-400-18 (GGG 40.3), einem Material, das für seine Beständigkeit bekannt ist. Eine spezielle elektrophoretische Beschichtung schützt das Gehäuse effektiv vor Korrosion, was die Langlebigkeit des Reglers auch unter anspruchsvollen Betriebsbedingungen sicherstellt. Der Einstellring ist aus Ryton PP gefertigt. Der Regler wird ohne Messnippel ausgeführt.

Technische Daten

• Nenndruck: PN 25
• Nenndurchmesser: DN 25/32
• Differenzdruckbereich: 5-30 kPa
• Kvs-Wert: 12 m³/h
• Max. Differenzdruck: 1600 kPa (16 bar)
• Betriebstemperatur: -10 °C bis +150 °C
• Werkstoff des Gehäuses: Späroguss EN-GJS-400-18 (GGG 40.3)
• Anschluss: Außengewinde G 1 1/4
• Mit Impulsleitung: Ja
• Mit Entleerungsventil: Nein

Der IMI TA Differenzdruckregler DAF 516 bietet eine zuverlässige und präzise Regelung des Differenzdrucks in anspruchsvollen Heiz- und Kühlanlagen. Seine robuste Bauweise aus Späroguss mit Korrosionsschutz, der Nenndruck von PN 25 und der Kvs-Wert von 12 m³/h machen ihn zu einer langlebigen Komponente für effiziente Systemlösungen.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52763125
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 5 - 30
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 1600
• Mit Impulsleitung: ja
• Kvs-Wert: 12
• Nenndurchmesser: DN 25
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 5 - 30
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 1600
• Mit Impulsleitung: ja
• Kvs-Wert: 12
• Nenndurchmesser: DN 25
