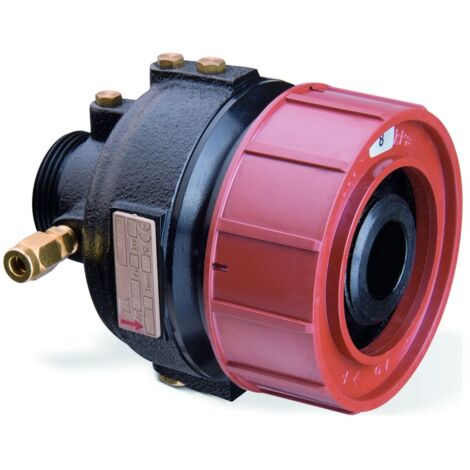

IMI Heimeier TA Differenzdruckregler DAF 516 PN 25 DN 25/32,60-150kPa, Kvs-Wert12, ohne Messnippel

IMI TA Differenzdruckregler DAF 516, Regelbereich 60-150kPa, DN 25/32 Nenndruck PN 25, Kvs 12m3/h

Der IMI TA Differenzdruckregler DAF 516 ist ein kompakter Regler mit stufenlos einstellbarem Sollwert, konzipiert für Heiz- und Kühlanlagen sowie für die Primär- oder Sekundärseite von Fernheizungsanlagen. Er ist ideal für den Einsatz bei hohen Differenzdruck- oder Temperaturwerten. Mit einem Nenndruck von PN 25, einem Regelbereich von 60-150 kPa und einem Kvs-Wert von 12 m³/h bietet dieses Modell eine zuverlässige Lösung. Die Montage erfolgt ausschließlich im Vorlauf, und das Spärogussgehäuse ist durch elektrophoretische Beschichtung effektiv gegen Korrosion geschützt.

Für welche Anwendungen ist der IMI TA Differenzdruckregler DAF 516 geeignet?

Der IMI TA Differenzdruckregler DAF 516 ist optimal für den Einsatz in Heiz- und Kühlanlagen konzipiert. Er findet Anwendung sowohl auf der Primär- als auch auf der Sekundärseite von Fernheizungsanlagen. Seine Konstruktion ermöglicht den Betrieb unter Bedingungen mit hohen Differenzdruck- oder Temperaturwerten. Die Installation des Reglers erfolgt im Zulaufrohr, ausschließlich im Vorlauf.

Wie wird der Differenzdruck im DAF 516 geregelt?

Der DAF 516 Differenzdruckregler ermöglicht eine präzise Regelung durch seinen stufenlos einstellbaren Sollwert. Der für den Verbraucher einstellbare Differenzdruckbereich umfasst 5-30 kPa, 10-60 kPa, 10-100 kPa oder 60-150 kPa, wobei die Liefereinstellung bei circa 105 kPa liegt. Der Nenndruck beträgt PN 25, und der Regler ist für Betriebstemperaturen von -10 °C bis +150 °C ausgelegt. Ein maximaler Differenzdruck von 1600 kPa (16 bar) wird bewältigt, und der Kvs-Wert liegt bei 12 m³/h.

Welche Anschlüsse und Installationshinweise sind zu beachten?

Der Regler verfügt über einen Nenndurchmesser von DN 25/32 (1 1/4 Zoll) und ist mit einem Außengewinde G 1 1/4 ausgestattet. Die Flansche entsprechen der Norm EN-1092-2:1997, Typ 16. Eine Impulsleitung ist vorhanden, ein Entleerungsventil ist jedoch nicht integriert. Der DAF 516 wird ohne Messnippel geliefert und erfordert kein Spezialwerkzeug für die Installation.

Wie ist der Differenzdruckregler DAF 516 konstruiert?

Das Gehäuse des Differenzdruckreglers DAF 516 besteht aus Späroguss EN-GJS-400, auch bekannt als Gusseisen EN-GJS-400-18 (GGG 40.3). Eine elektrophoretische Beschichtung schützt das Gehäuse effektiv gegen Korrosion. Der Einstellring ist aus Ryton PP gefertigt.

Technische Daten

• Nenndruck: PN 25
• Differenzdruckbereich: 60-150 kPa
• Kvs-Wert: 12 m³/h
• Betriebstemperatur: -10 °C bis +150 °C
• Max. Differenzdruck: 1600 kPa (16 bar)
• Nenndurchmesser: 1 1/4 Zoll (32)
• Werkstoff Gehäuse: Gusseisen EN-GJS-400
• Anschluss: Außengewinde G 1 1/4
• Impulsleitung: Ja
• Entleerungsventil: Nein

Der IMI TA Differenzdruckregler DAF 516 bietet eine zuverlässige Lösung für die präzise Regelung von Differenzdrücken in anspruchsvollen Heiz- und Kühlanlagen. Seine robuste Bauweise aus Gusseisen mit Korrosionsschutz, der breite Betriebstemperaturbereich von -10 °C bis +150 °C und der Nenndruck von PN 25 stellen eine hohe Funktionalität sicher. Mit einem einstellbaren Differenzdruckbereich von 60-150 kPa und einem Kvs-Wert von 12 m³/h ist der Regler für vielfältige Anwendungen geeignet.

Lieferumfang

• 1x IMI TA Differenzdruckregler DAF 516
• 2x Kapillarrohr (D:6) 1.200 mm

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52762125
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 60 - 150
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 1600
• Mit Impulsleitung: ja
• Kvs-Wert: 12
• Nenndurchmesser: 1 1/4 Zoll (32)
