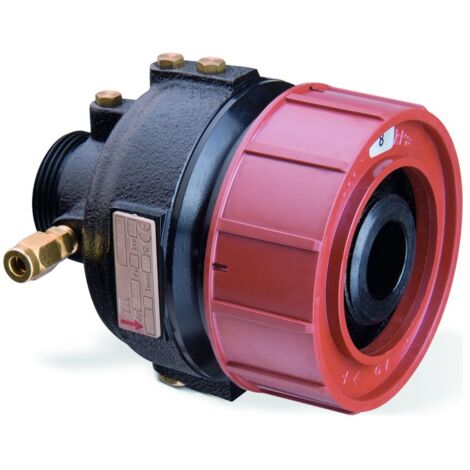

IMI Heimeier TA Differenzdruckregler DAF 516 PN 25 DN 40/50,10-60kPa, Kvs-Wert30, ohne Messnippel

IMI TA Differenzdruckregler DAF 516, Regelbereich 10-60kPa, DN 40/50 Nenndruck PN 25, Kvs 30m3/h

Der IMI TA Differenzdruckregler DAF 516 ist ein kompakter und korrosionsgeschützter Regler für Heiz- und Kühlanlagen. Er ist mit einem stufenlos einstellbaren Sollwert ausgestattet und für die Montage im Vorlauf vorgesehen. Typische Einsatzbereiche umfassen Anlagen mit hohen Differenzdruck- oder Temperaturwerten sowie die Primär- oder Sekundärseite von Fernheizungs- und Kühlanlagen.

Wofür ist der IMI TA DAF 516 konzipiert?

Der DAF 516 von IMI TA ist ein Differenzdruckregler, der für stabile Druckverhältnisse in Heiz- und Kühlanlagen sorgt. Er eignet sich besonders dort, wo hohe Differenzdruck- oder Temperaturwerte vorliegen. Der Einsatz ist sowohl auf der Primär- als auch auf der Sekundärseite von Fernheizungsanlagen sowie in Kühlanlagen möglich. Die Montage erfolgt ausschließlich im Zulaufrohr im Vorlauf.

Welche technischen Eigenschaften bietet der Differenzdruckregler?

Dieser Differenzdruckregler verfügt über ein Spärogussgehäuse (EN-GJS-400), das durch eine elektrophoretische Beschichtung effektiv gegen Korrosion geschützt ist. Der Einstellring besteht aus Ryton PP. Ein Kapillarrohr (D:6) mit einer Länge von 2 x 1.200 mm ist im Lieferumfang enthalten. Der Regler ist ohne Messnippel ausgeführt.

Welche Einstellbereiche und Anschlussdetails sind relevant?

Der IMI TA DAF 516 bietet einen Nenndruck von PN 25 und einen Kvs-Wert von 30 m³/h. Für den Verbraucher sind verschiedene Differenzdruckbereiche wählbar, darunter 5-30 kPa, 10-60 kPa, 10-100 kPa oder 60-150 kPa, wobei die Liefereinstellung bei circa 35 kPa liegt. Der maximale Differenzdruck beträgt 1600 kPa (16 bar). Die Betriebstemperatur reicht von -10 °C bis +150 °C. Der Anschluss erfolgt über ein Außengewinde G 2, und die Flansche entsprechen EN-1092-2:1997, Typ 16.

Technische Daten

• Nenndruck: PN 25
• Ausführung: DN 40/50
• Differenzdruck (Einstellbereich): 10-60 kPa
• Max. Differenzdruck: 1600 kPa (16 bar)
• Liefereinstellung: ca. 35 kPa
• Kvs-Wert: 30 m³/h
• Betriebstemperatur: -10 °C bis +150 °C
• Gehäusematerial: Späroguss EN-GJS-400
• Einstellring: Ryton PP
• Anschluss: Außengewinde G 2

Der IMI TA Differenzdruckregler DAF 516 stellt eine robuste Lösung für die präzise Druckregelung in Heiz- und Kühlanlagen dar. Mit einem Nenndruck von PN 25, einem Kvs-Wert von 30 m³/h und einem breiten Betriebstemperaturbereich von -10 °C bis +150 °C ist er für anspruchsvolle Anwendungen geeignet. Die korrosionsgeschützte Bauweise trägt zu einer langen Lebensdauer bei.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52761140
• Einstellbereich: 10 - 60
• Einstellbereich: 10 - 60
