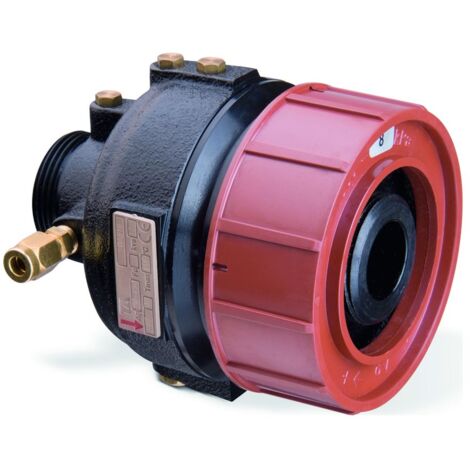

IMI Heimeier TA Differenzdruckregler DAF 516 PN 25 DN 40/50,5-30kPa, Kvs-Wert30, ohne Messnippel

IMI TA Differenzdruckregler DAF 516, Regelbereich 5-30kPa, DN 40/50 Nenndruck PN 25, Kvs 30m3/h

Der IMI TA Differenzdruckregler DAF 516 ist ein kompakter Regler für Heiz- und Kühlanlagen, der sich durch einen stufenlos einstellbaren Sollwert auszeichnet. Mit einem Nenndruck von PN 25, einem Regelbereich von 5-30 kPa und einem Kvs-Wert von 30 m³/h ist er vielseitig einsetzbar. Dieser Regler ist ideal für Anwendungen mit hohen Differenzdruck- oder Temperaturwerten, wie sie in Fernheizungsanlagen auf der Primär- oder Sekundärseite sowie in Kühlanlagen vorkommen. Die Montage erfolgt ausschließlich im Vorlauf oder Zulaufrohr.

Welche Vorteile bietet der IMI TA DAF 516?

Der Differenzdruckregler DAF 516 von IMI TA ist kompakt gebaut und ermöglicht eine präzise, stufenlose Einstellung des Sollwerts. Das Gehäuse aus Gusseisen EN-GJS-400 ist durch eine elektrophoretische Beschichtung effektiv gegen Korrosion geschützt, was eine lange Lebensdauer sicherstellt. Ein Einstellring aus Ryton PP ergänzt die hochwertige Materialauswahl. Der Regler wird ohne Messnippel geliefert und erfordert für die Installation kein Spezialwerkzeug.

Für welche Einsatzbereiche ist der Differenzregler geeignet?

Der IMI TA Differenzdruckregler DAF 516 ist optimal für den Einsatz in Heiz- und Kühlanlagen, insbesondere dort, wo hohe Differenzdruck- oder Temperaturwerte vorliegen. Seine Robustheit und Präzision machen ihn auch für die Primär- oder Sekundärseite von Fernheizungsanlagen sowie für allgemeine Kühlanlagen zu einer geeigneten Lösung.

Wie sind die technischen Anschlüsse und der Lieferumfang beschaffen?

Der Regler verfügt über ein Außengewinde G 2 und Flansche gemäß EN-1092-2:1997, Typ 16. Die Montage ist ausschließlich im Vorlauf oder Zulaufrohr vorgesehen. Ein Kapillarrohr (D:6) 2 x 1.200 mm ist im Lieferumfang enthalten, ebenso wie eine Impulsleitung.

Technische Daten

• Nenndruck: PN 25
• Nenndurchmesser: DN 40/50
• Differenzdruckbereich: 5-30 kPa
• Liefereinstellung: ca. 18 kPa
• Max. Differenzdruck: 1600 kPa (16 bar)
• Kvs-Wert: 30 m³/h
• Betriebstemperatur: -10 °C bis +150 °C
• Werkstoff Gehäuse: Gusseisen EN-GJS-400
• Anschluss: Außengewinde G 2
• Flansche: gemäß EN-1092-2:1997, Typ 16
• Mit Impulsleitung: ja

Der IMI TA Differenzdruckregler DAF 516 bietet eine zuverlässige Lösung für die präzise Regelung von Differenzdrücken in anspruchsvollen Heiz- und Kühlsystemen. Seine robuste Bauweise mit Gusseisen EN-GJS-400 und Korrosionsschutz, kombiniert mit einem Nenndruck von PN 25 und einem Kvs-Wert von 30 m³/h, stellt eine langlebige Funktion sicher. Mit einem einstellbaren Differenzdruckbereich von 5-30 kPa und der Eignung für hohe Temperaturen ist dieser Regler eine vielseitige Komponente für effiziente Anlagen.

Lieferumfang

• 1x IMI TA Differenzdruckregler DAF 516
• 2x Kapillarrohr (D:6) 1.200 mm

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52763140
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 5 - 30
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 1600
• Mit Impulsleitung: ja
• Kvs-Wert: 30
• Nenndurchmesser: DN 40
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 5 - 30
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 1600
• Mit Impulsleitung: ja
• Kvs-Wert: 30
• Nenndurchmesser: DN 40
