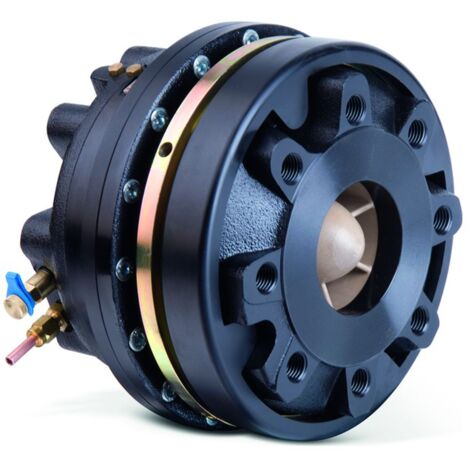

IMI Heimeier TA Differenzdruckregler DAF 516 PN 25 DN 80, 10-60kPa, Kvs-Wert60, ohne Messnippel

IMI TA Differenzdruckregler DAF 516, Regelbereich 10-60kPa, DN 80 Nenndruck PN 25, Kvs 60m3/h

Der IMI TA Differenzdruckregler DAF 516 ist ein kompakter Regler für Heiz- und Kühlanlagen. Er ist für einen Nenndurchmesser von DN 80 und einen Nenndruck von PN 25 ausgelegt. Mit einem einstellbaren Differenzdruckbereich von 10-60 kPa und einem Kvs-Wert von 60 m³/h eignet sich dieses Modell für Anwendungen mit hohen Differenzdruck- oder Temperaturwerten. Die Montage erfolgt ausschließlich im Vorlauf.

Wie ist der IMI TA DAF 516 konstruiert?

Der Differenzdruckregler DAF 516 von IMI TA verfügt über ein Gehäuse aus Späroguss EN-GJS-400, das durch eine elektrophoretische Beschichtung effektiv gegen Korrosion geschützt ist. Der Einstellring besteht aus beruhigtem Stahl R St 37-2. Der Regler ist mit Flanschen gemäß EN-1092-2:1997, Typ 21 ausgestattet, die keine separaten Anschlüsse erfordern und auch für Gegenflansche PN 16 passend sind. Eine Impulsleitung ist integriert.

Welche Einsatzbereiche deckt der Differenzdruckregler ab?

Der IMI TA DAF 516 ist optimal für den Einsatz in Heiz- und Kühlanlagen konzipiert, insbesondere dort, wo hohe Differenzdruck- oder Temperaturwerte vorliegen. Er eignet sich zudem für die Primär- oder Sekundärseite von Fernheizungsanlagen. Die robuste Bauweise und der Korrosionsschutz ermöglichen einen zuverlässigen Betrieb in anspruchsvollen Umgebungen. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche technischen Merkmale zeichnen den DAF 516 aus?

Dieser Differenzdruckregler bietet einen stufenlos einstellbaren Sollwert. Der für den Verbraucher einstellbare Differenzdruckbereich liegt bei 10-60 kPa. Weitere mögliche Bereiche sind 5-30 kPa, 10-100 kPa oder 60-150 kPa, die jedoch nicht für dieses spezifische Modell gelten. Die Liefereinstellung beträgt circa 35 kPa. Der maximale Differenzdruck beträgt 1600 kPa (16 bar). Die Betriebstemperatur erstreckt sich von -10 °C bis +150 °C. Der Regler ist ohne Messnippel ausgeführt.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 25
• Einstellbereich Differenzdruck: 10-60 kPa
• Kvs-Wert: 60 m³/h
• Max. Differenzdruck: 1600 kPa (16 bar)
• Betriebstemperatur: -10 °C bis +150 °C
• Werkstoff des Gehäuses: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Anschluss: Flansch
• Montage: Nur im Vorlauf
• Mit Impulsleitung: Ja

Der IMI TA Differenzdruckregler DAF 516 in DN 80 und PN 25 ist eine zuverlässige Lösung für die präzise Regelung von Differenzdrücken in Heiz- und Kühlanlagen. Seine robuste Bauweise aus korrosionsgeschütztem Gusseisen und der breite Betriebstemperaturbereich von -10 °C bis +150 °C stellen eine hohe Langlebigkeit sicher. Mit einem Kvs-Wert von 60 m³/h und einem einstellbaren Differenzdruckbereich von 10-60 kPa bietet er eine hohe Leistungsfähigkeit für anspruchsvolle Anwendungen.

Lieferumfang

• 1x IMI TA Differenzdruckregler DAF 516
• 2x Kapillarrohr (D:6), 1.500 mm

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52761180
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Einstellbereich: 10 - 60
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 1600
• Mit Impulsleitung: ja
• Kvs-Wert: 60
• Nenndurchmesser: DN 80
