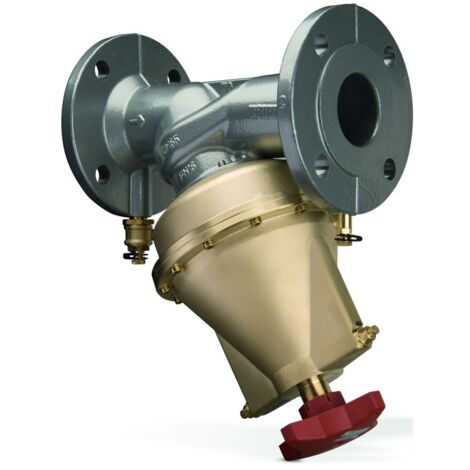

IMI Heimeier TA Differenzdruckregler STAP Flanschanschluss, DN 65, 0,4-1,6 bar

IMI TA Differenzdruckregler STAP, Regelbereich 40-160kPa, Nennweite DN 65 Nenndruck PN 16

Der IMI TA Differenzdruckregler STAP mit Flanschanschluss und einem Nenndurchmesser von DN 65 ist ein Hochleistungsregler für Heizungs- und Kältesysteme. Er hält den Differenzdruck über die Last konstant und ermöglicht eine präzise, leise sowie stabile Regelung nachgeschalteter Regelventile. Mit einem stufenlos einstellbaren Sollwertbereich von 0,40 bis 1,60 bar und integrierter Absperrfunktion bietet der STAP eine zuverlässige Lösung für anspruchsvolle Anwendungen.

Welche Funktion erfüllt der IMI TA STAP Differenzdruckregler?

Der STAP von IMI TA ist ein geflanschtes Hochleistungsgerät, das den Differenzdruck über die Last konstant hält. Dies ermöglicht eine stabile Versorgung der nachgeschalteten Regelventile und unterstützt eine genaue, leise und stabile Regelung im System. Der Regler ist ideal für den Einsatz in Heizungs- und Klimaanlagen sowie in Kältesystemen.

Welche Konstruktionsmerkmale zeichnen den Regler aus?

Das Gehäuse des Differenzdruckreglers besteht aus GG 25 DIN EN 1561. Die Innengarnitur ist aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt, was eine lange Lebensdauer unterstützt. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM. Die Flansche entsprechen der Norm ISO 7005-2, und die Baulänge ist nach ISO 5752 Serie 1, DIN 3202 T1 F1 genormt. Der Regler ist für eine Betriebstemperatur von -10 °C bis +80 °C und einen Nenndruck von PN 16 ausgelegt.

Wie wird der Differenzdruckregler eingestellt und gemessen?

Der Differenzdrucksollwert des IMI TA STAP Reglers lässt sich von außen stufenlos zwischen 0,40 und 1,60 bar einstellen, wobei die Werkseinstellung bei 0,4 bar liegt. Eine Absperrung des Reglers ist bequem durch ein integriertes Handrad möglich. Für die Druckverlustmessung ist ein selbstdichtender Messnippel vorhanden, der eine zweifache Abdichtung bietet. Der Regler ist membrangesteuert und ermöglicht eine präzise Einstellung des Druckunterschieds. Eine Impulsleitung ist im Lieferumfang enthalten, um die Messung zu unterstützen. Es ist kein Spezialwerkzeug für die Inbetriebnahme erforderlich.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 16
• Einstellbereich Differenzdrucksollwert: 0,40 bis 1,60 bar (Werkseinstellung 0,4 bar)
• Betriebstemperatur: -10 °C bis +80 °C
• Werkstoff Gehäuse: GG 25 DIN EN 1561
• Werkstoff Innengarnitur: AMETAL-C
• Sitzdichtung: Kegel mit O-Ring aus EPDM
• Bedienung: Handrad
• Messanschluss: Nippel
• Kvs-Wert: 36
• Max. Druckunterschied bei 20 °C: 350

Der IMI TA Differenzdruckregler STAP bietet eine zuverlässige Lösung für die präzise Regelung des Differenzdrucks in Heizungs- und Klimaanlagen. Seine robuste Bauweise mit einem Gehäuse aus GG 25 DIN EN 1561 und einer Innengarnitur aus AMETAL-C unterstützt Langlebigkeit. Mit einem Nenndurchmesser von DN 65, einem Nenndruck von PN 16 und einem einstellbaren Differenzdrucksollwert von 0,40 bis 1,60 bar ist dieses Produkt eine effiziente Komponente für anspruchsvolle Anwendungen.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52265165
• Bauhöhe: 321
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 40 - 160
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 350
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 36
• Nenndurchmesser: DN 65
• Bauhöhe: 321
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 40 - 160
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 350
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 36
• Nenndurchmesser: DN 65
