IMI TA Differenzdruckregler STAP, Regelbereich 5-25kPa, Nennweite DN 15 Nenndruck PN 16

IMI TA Differenzdruckregler STAP, Regelbereich 5-25kPa, Nennweite DN 15 Nenndruck PN 16

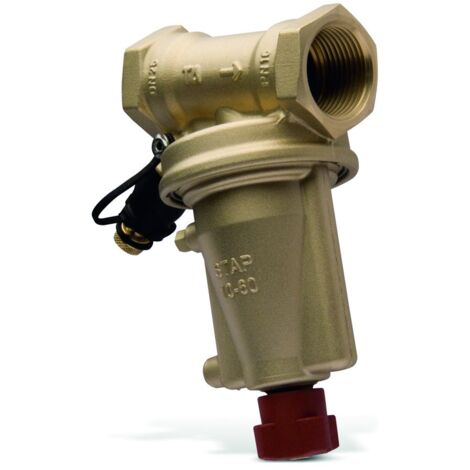

Der IMI TA Differenzdruckregler STAP (DN 15) ist ein Hochleistungsdifferenzdruckregler mit einstellbarem Sollwert und Absperrfunktion. Er hält den Differenzdruck über die Last konstant und ermöglicht eine genaue, leise sowie stabile Regelung nachgeschalteter Regelventile. Das Gerät ist ideal für den Einsatz in Heizungs- und Kältesystemen sowie in Heizungs- und Klimaanlagen. Der Einbau erfolgt in die Rücklaufleitung.

Wie funktioniert der IMI TA STAP Differenzdruckregler?

Der STAP von IMI TA ist darauf ausgelegt, den Differenzdruck über die Last konstant zu halten. Dies ermöglicht eine präzise und stabile Regelung der nachgeschalteten Regelventile, was zu einem zuverlässigen und leisen Betrieb in Heizungs- und Kältesystemen beiträgt. Seine hohe Genauigkeit macht ihn zu einer bevorzugten Wahl für diese Anwendungen.

Welche Materialien und Anschlüsse zeichnen den STAP aus?

Das Gehäuse und die Innengarnitur des IMI TA Differenzdruckreglers STAP bestehen aus AMETAL-C, einem korrosionsbeständigen und entzinkungsresistenten Bronze-Werkstoff. Dies sichert eine lange Lebensdauer und hohe Beständigkeit. Der Regler ist für den Einbau in die Rücklaufleitung konzipiert. Die Anschlüsse sind als Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) ausgeführt, passend für Gewinderohre mit einem Nenndurchmesser von DN 15 (G 1/2).

Wie wird der Differenzdrucksollwert eingestellt und gemessen?

Der Differenzdrucksollwert des STAP ist von außen stufenlos zwischen 0,05 und 0,25 bar (5 bis 25 kPa) einstellbar, wobei die Werkseinstellung bei 0,05 bar liegt. Eine Absperrfunktion ist über ein Handrad integriert. Für die Druckverlustmessung ist ein selbstdichtender, zweifach dichtender Messnippel vorhanden. Eine Impulsleitung mit einer Länge von 1000 mm und einer Kappe mit G 1/16 Innengewindeanschluss ist zur Unterstützung der Messung vorgesehen.

Technische Daten

• Nenndurchmesser: DN 15 (1/2 Zoll)
• Nenndruck: PN 16
• Regelbereich Differenzdruck: 0,05 - 0,25 bar (5 - 25 kPa)
• Werkseinstellung Differenzdruck: 0,05 bar
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: Bronze (AMETAL-C)
• Kvs-Wert: 1,4
• Bedienung: Handrad
• Mit Impulsleitung: Ja

Der IMI TA Differenzdruckregler STAP bietet eine präzise und zuverlässige Lösung zur Aufrechterhaltung eines konstanten Differenzdrucks in Heizungs- und Klimaanlagen. Seine robuste Bauweise aus AMETAL-C und der breite Betriebstemperaturbereich von -20 °C bis +120 °C unterstreichen die Langlebigkeit. Mit einem einstellbaren Differenzdrucksollwert von 0,05 bis 0,25 bar und der integrierten Absperrfunktion ist er eine effiziente Komponente für anspruchsvolle Systeme mit Nenndruck PN 16 und Nenndurchmesser DN 15.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52265115
• Bauhöhe: 137
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 5 - 25
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1,4
• Nenndurchmesser: 1/2 Zoll (15)
