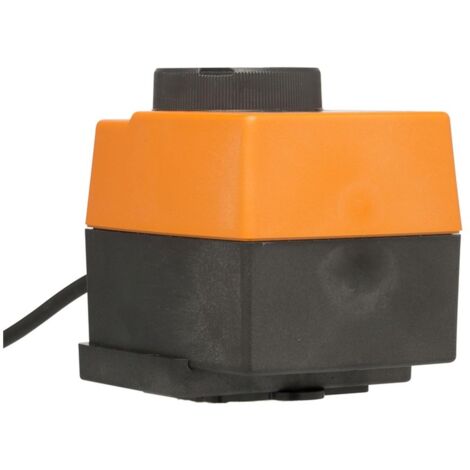

IMI Heimeier TA Dreh-Stellantrieb M 106, 24 VAC/VDC stetig, 0(2)-10 VDC

Name: IMI Heimeier TA Dreh-Stellantrieb M 106, 24 VAC/VDC stetig, 0(2)-10 VDC
Brand: HEIMEIER
SKU: 32220429002
Price: 247.2 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Elektrischer Stellantrieb für Thermomix-Ventile mit Innengewinde

169,56 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der IMI TA Dreh-Stellantrieb M 106 ist ein hochentwickelter Antrieb für 6-Wege-Ventile, der eine stetige Regelung in Heizungs- und Kühlungsanlagen ermöglicht. Er passt die erforderlichen Maximaldurchflüsse für Heizen und Kühlen automatisch an, wenn er zusammen mit TA-Modulatoren und TA-Slidern verwendet wird.

Technische daten

Spannungsversorgung: 24 VAC/VDC +/- 10%

Frequenz: 50/60 Hz +/- 5%

Leistungsaufnahme: 3,0 VA

Eingangssignal: 0(2)-10 VDC, Ri 77 kOhm

Ausgangssignal: 0-10 VDC, max. 8 mA, min. 1,2 kOhm

Stellzeit: 150/80 s (bei 50 Hz/90 Grad)

Drehmoment: 6 Nm

Mediumtemperatur: max. 80 Grad C

Umgebungstemperatur: 0 Grad C bis 50 Grad C

Schutzart: IP 43

Schutzklasse: III nach EN 60730

Drehwinkel: 90 Grad

Baulänge: 100,5 mm

Bauhöhe: 96 mm

Bautiefe: 85 mm

Länge des Anschlusskabels: 1,5 m, dreiadrig (0,5 mm²) mit Adernendhülsen

Farben: Orange (RAL 2011), grau (RAL 7043)

Kompatibilität und Zubehör

Kompatibel mit TA-Modulator und TA-Slider 160 CO

Kompatibel mit TA-Slider 160 KNX R24

Kompatibel mit TA-Slider 160 BACnet/Modbus CO

Installation

Kein Spezialwerkzeug erforderlich

Gewinde für Ventilanschluss: F04 gemäß EN ISO 5211

Anwendung

Regelung von Heizungs- und Kühlungsanlagen

Handbetätigung möglich

Weitere Informationen

Typ: TA-M106

Ausführung: 0(2)-10 VDC, stetig

Hersteller-Artikelnummer: 32220429002

Eigenschaften

Marke
HEIMEIER
Länge
10.05 cm
Breite
8.5 cm
Höhe
9.6 cm
Gewicht
0.5 kg
