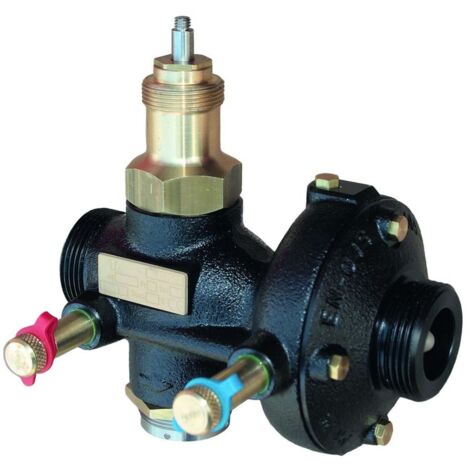

IMI Heimeier TA KTM 512 Druckbalanciertes Regelventil Durchflussregulierung, begr, Temperaturregelung DN 25/32, PN 25, High Flow

IMI TA Druckbalanciertes Regelventil KTM 512, DN 25/32, mit Durchflussregulierung und begr. Temperaturregelung, PN 25, High Flow

Das IMI TA Druckbalancierte Regelventil KTM 512 ist ein kompaktes Hochleistungsregelventil mit Durchflussregulierung und -begrenzung. Es ist speziell für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen konzipiert und eignet sich optimal zur präzisen Regelung von Fernheizungen und Kälteanlagen.

Was zeichnet das KTM 512 aus?

Das KTM 512 von IMI TA verfügt über einen druckstabilisierten Regelkegel, der eine präzise und stetige Regelung auch unter anspruchsvollen Bedingungen ermöglicht. Seine kompakte Bauweise und hohe Leistungsfähigkeit machen es ideal für den Einsatz in Systemen, wo hohe Differenzdrücke und Temperaturen auftreten. Es ist in den Nennweiten DN 25 / 32 verfügbar.

Wie funktioniert die Durchfluss- und Temperaturregelung?

Dieses Regelventil ist mit einer Durchflussregulierung und -begrenzung ausgestattet. Der Ventilkegel weist eine gleichprozentige Klappencharakteristik auf, die für eine stetige Regelung ideal ist. Die Art der Druckkompensation ist mechanisch. Der Höchsthub des Regelventils beträgt 10 mm. Es ist wichtig, den Höchsthub des Stellantriebs zu überprüfen, da bei einem geringeren Hub des Antriebs der maximal erreichbare Durchfluss nicht erreicht wird.

Für welche Einsatzbereiche ist das Ventil geeignet?

Das IMI TA KTM 512 ist vielseitig einsetzbar und optimal für Anlagen mit hohen Differenzdrücken und Temperaturen, wie sie in Fernheizungen und Kälteanlagen vorkommen. Es ist für Glykol geeignet und kann in einem Betriebstemperaturbereich von -10 °C bis +120 °C eingesetzt werden. Der Nenndruck beträgt PN 25.

Welche Materialien und Konstruktionsmerkmale besitzt das Ventil?

Das Gehäuse des Ventils ist aus elektrophoretisch beschichtetem Sphäroguss (EN-GJS-400 / Gusseisen GGG 40 (GJS-400-15)) gefertigt, was einen robusten Korrosionsschutz bietet. Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel wahlweise aus EPDM oder Edelstahl gefertigt ist. Die Gewinde entsprechen der Norm EN-1092-2:1997, Typ 16. Ein Messnippel ist integriert, was die Inbetriebnahme und Wartung erleichtert. Die Anschlüsse sind als Außengewinde (metrisch) ausgeführt.

Ist Spezialwerkzeug für die Installation erforderlich?

Für die Installation des IMI TA KTM 512 ist kein Spezialwerkzeug erforderlich. Das Ventil kann mit Adaptern für die am häufigsten vorkommenden Stellantriebe ausgestattet werden.

Technische Daten

• Nenndurchmesser: DN 25 / 32 (1 1/4 Zoll)
• Nenndruck: PN 25
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Max. Volumenstrom (qmax): 5,4 m³/h
• Betriebstemperatur: -10 °C bis +120 °C
• Hublänge: 10 mm
• Werkstoff Gehäuse: Gusseisen EN-GJS-400
• Bauhöhe: 147
• Länge: 150

Das IMI TA KTM 512 Regelventil bietet eine zuverlässige und präzise Lösung für anspruchsvolle Heiz- und Kühlanwendungen. Mit einem maximalen Differenzdruck von 1600 kPa (16 bar), einem Betriebstemperaturbereich von -10 °C bis +120 °C und einem Nenndruck von PN 25 ist es für hohe Anforderungen ausgelegt. Die effiziente Durchflussbegrenzung und die robuste Bauweise aus elektrophoretisch beschichtetem Sphäroguss stellen eine langlebige und präzise Funktion sicher.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52796425
• Ausführung: Membran
• Bauhöhe: 147
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 150
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 5,4
• Arbeitslänge: 150
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 80
• Klappencharakteristik: gleichprozentig
• Hublänge: 10
• Mit Messnippel: ja
• Anschlüsse: Außengewinde (metrisch)
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: 1 1/4 Zoll (32)
