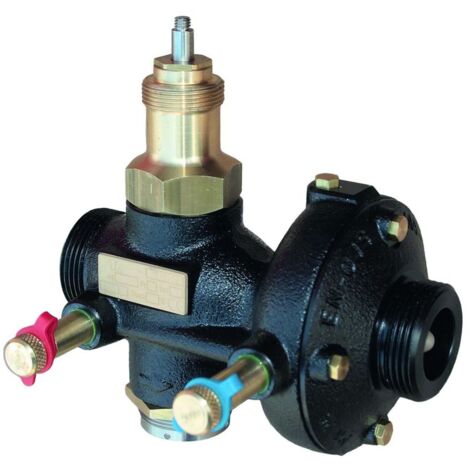

IMI Heimeier TA KTM 512 Druckbalanciertes Regelventil Durchflussregulierung, begr, Temperaturregelung DN 25/32, PN 25, Low Flow

IMI TA Druckbalanciertes Regelventil KTM 512, DN 25/32, mit Durchflussregulierung und begr. Temperaturregelung, PN 25, Low Flow

Das IMI TA Druckbalancierte Regelventil KTM 512 ist ein Hochleistungsregelventil mit integrierter Durchflussregulierung und -begrenzung sowie begrenzter Temperaturregelung. Es ist speziell für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen konzipiert und eignet sich optimal für die Regelung von Fernheizungen und Kälteanlagen. Mit einem Nenndruck von PN 25 und einer Low-Flow-Ausführung bietet es präzise Steuerung in anspruchsvollen Umgebungen.

Wie funktioniert das IMI TA KTM 512 Regelventil?

Das KTM 512 zeichnet sich durch einen druckstabilisierten Regelkegel aus, der eine zuverlässige Funktion auch unter hohen Differenzdrücken sicherstellt. Die gleichprozentige Klappencharakteristik ist ideal für eine stetige Regelung. Eine mechanische Druckkompensation trägt zur Stabilität bei. Der Korrosionsschutz des Gehäuses wird durch eine elektrophoretische Beschichtung aus Sphäroguss EN-GJS-400 erreicht.

Welche Materialien und Bauweise bietet das Ventil?

Das Gehäuse des Regelventils besteht aus Gusseisen der Werkstoffgüte GGG 40 (GJS-400-15) und ist elektrophoretisch beschichtet. Membrane und Dichtungen sind aus EPDM gefertigt, während der Ventilkegel wahlweise aus EPDM oder Edelstahl besteht. Die Gewinde entsprechen der Norm EN-1092-2:1997, Typ 16. Das Ventil ist zudem mit einem Messnippel ausgestattet.

Für welche Anwendungen ist das KTM 512 geeignet?

Das IMI TA KTM 512 ist vielseitig einsetzbar und eignet sich hervorragend für die Regelung von Fernheizungen und Kälteanlagen, insbesondere in Bereichen mit hohen Differenzdrücken und Temperaturen. Es kann mit Adaptern für die gängigsten Stellantriebe ausgestattet werden. Dabei ist der Höchsthub des Stellantriebs zu überprüfen, um den maximal erreichbaren Durchfluss zu ermöglichen. Das Ventil ist für Medien mit einer Betriebstemperatur von -10 °C bis +120 °C geeignet und kann auch mit Glykol betrieben werden.

Technische Daten

• Nenndruck: PN 25
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Volumenstrom (qmax): 3,2 m³/h
• Nenndurchmesser: 1 1/4 Zoll (32)
• Hublänge: 10 mm
• Werkstoff Gehäuse: Gusseisen EN-GJS-400
• Klappencharakteristik: gleichprozentig
• Mit Messnippel: ja

Das IMI TA Hochleistungsregelventil KTM 512 bietet eine präzise und zuverlässige Lösung für anspruchsvolle Heiz- und Kühlanwendungen. Mit einem Nenndruck von PN 25, einem maximalen Differenzdruck von 1600 kPa (16 bar) und einem Volumenstrom von bis zu 3,2 m³/h ermöglicht es eine effiziente Steuerung. Die robuste Bauweise aus elektrophoretisch beschichtetem Sphäroguss und die Eignung für Betriebstemperaturen von -10 °C bis +120 °C unterstreichen die Langlebigkeit und Vielseitigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52796225
• Ausführung: Membran
• Bauhöhe: 147
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 150
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 3,2
• Arbeitslänge: 150
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 24
• Klappencharakteristik: gleichprozentig
• Hublänge: 10
• Mit Messnippel: ja
• Anschlüsse: Außengewinde (metrisch)
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: 1 1/4 Zoll (32)
• Ausführung: Membran
• Bauhöhe: 147
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 150
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 3,2
• Arbeitslänge: 150
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 24
• Klappencharakteristik: gleichprozentig
• Hublänge: 10
• Mit Messnippel: ja
• Anschlüsse: Außengewinde (metrisch)
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: 1 1/4 Zoll (32)
