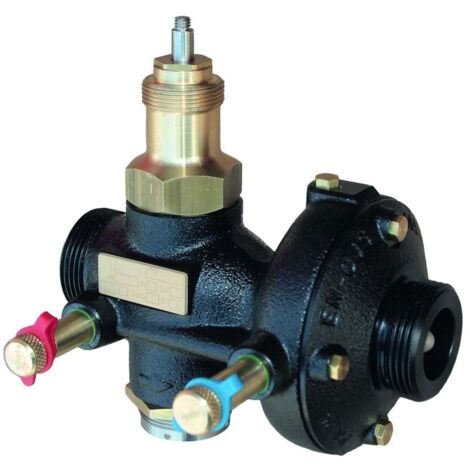

IMI Heimeier TA KTM 512 Druckbalanciertes Regelventil Durchflussregulierung, begr, Temperaturregelung DN 40/50, PN 25, High Flow

IMI TA Druckbalanciertes Regelventil KTM 512, DN 40/50, mit Durchflussregulierung und begr. Temperaturregelung, PN 25, High Flow

Das IMI TA Druckbalancierte Regelventil KTM 512 ist ein kompaktes Hochleistungsregelventil mit Durchflussbegrenzung und druckstabilisiertem Regelkegel. Es ist speziell für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen konzipiert und eignet sich zudem hervorragend zur Regelung von Fernheizungen und Kälteanlagen. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 40/50 bietet es eine zuverlässige Lösung für anspruchsvolle Anwendungen.

Für welche Anwendungen ist das KTM 512 konzipiert?

Das KTM 512 ist optimal für den Einsatz in Systemen, in denen hohe Differenzdrücke und Temperaturen auftreten. Seine Konstruktion mit einem druckstabilisierten Regelkegel ermöglicht eine präzise und stetige Regelung unter diesen Bedingungen. Darüber hinaus findet das Ventil Anwendung in der Regelung von Fernheizungen und Kälteanlagen, wo es eine effiziente Steuerung des Mediums sicherstellt.

Welche Vorteile bietet die Durchflussbegrenzung?

Als druckbalanciertes Regelventil mit Durchflussbegrenzung ermöglicht das KTM 512 eine genaue Steuerung des Volumenstroms. Die gleichprozentige Klappencharakteristik ist ideal für eine stetige Regelung. Es ist wichtig, den Höchsthub des verwendeten Stellantriebs zu überprüfen, da bei einem geringeren Hub als dem des Ventils der maximal erreichbare Durchfluss nicht vollständig erreicht wird.

Wie ist das Regelventil konstruiert?

Das Gehäuse des Regelventils besteht aus elektrophoretisch beschichtetem Sphäroguss EN-GJS-400 (Gusseisen GGG 40), was einen effektiven Korrosionsschutz bietet. Membrane und Dichtungen sind aus EPDM gefertigt, während der Ventilkegel wahlweise aus EPDM oder Edelstahl besteht. Die Gewinde entsprechen der Norm EN-1092-2:1997, Typ 16. Das Ventil ist mit einem Messnippel ausgestattet und verfügt über metrische Innengewindeanschlüsse. Die Druckkompensation erfolgt mechanisch, und das Ventil ist für den Einsatz mit Glykol geeignet.

Technische Daten

• Nenndurchmesser: DN 40 / 50 (2 Zoll)
• Nenndruck: PN 25
• Max. Differenzdruck: 1600 kPa (16 bar)
• Min. Differenzdruck: 40 kPa
• Betriebstemperatur: -10 °C bis +120 °C
• Max. Volumenstrom (qmax): 12,6 m³/h
• Hublänge: 10 mm
• Klappencharakteristik: gleichprozentig
• Werkstoff Gehäuse: Gusseisen GGG 40 (EN-GJS-400)
• Mit Messnippel: Ja

Das IMI TA Druckbalancierte Regelventil KTM 512 bietet eine robuste und präzise Lösung für die Regelung in anspruchsvollen Heiz- und Kühlsystemen. Es ist für einen Nenndruck von PN 25 ausgelegt, arbeitet zuverlässig in einem Temperaturbereich von -10 °C bis +120 °C und ermöglicht einen maximalen Volumenstrom von 12,6 m³/h bei einem Differenzdruck von bis zu 1600 kPa (16 bar). Seine hochwertige Materialauswahl und die druckbalancierte Konstruktion stellen eine lange Lebensdauer und effiziente Funktion sicher.

Produktspezifikation

• Hersteller-Warengruppe: TA Regulator Produkte
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52796440
• Ausführung: Membran
• Bauhöhe: 160
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Länge: 190
• Werkstoff des Gehäuses: Gusseisen
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 1600
• Volumenstrom: 0 - 12,6
• Arbeitslänge: 190
• Geeignet für Flüssigkeiten: nein
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 16
• Min. Druckunterschied: 80
• Klappencharakteristik: gleichprozentig
• Hublänge: 10
• Mit Messnippel: ja
• Anschlüsse: Innengewinde (metrisch)
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: 2 Zoll (50)
