IMI Heimeier TA Durchflussmessblende MDFO PN 16 Ausführung DN 350

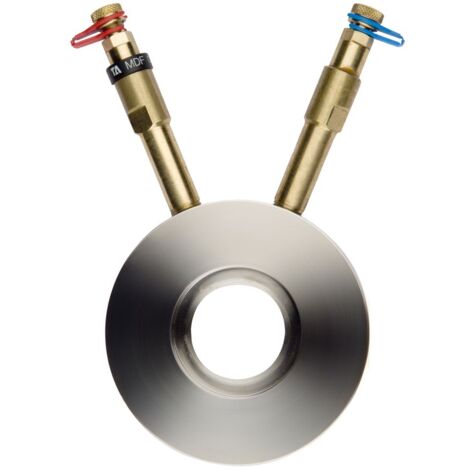

IMI TA Durchflussmessblende MDFO, DN 350 Nenndruck PN 16, Durchmesser 444mm

Die IMI TA Durchflussmessblende MDFO, Ausführung DN 350 und einem Außendurchmesser von 444 mm, ist eine robuste Komponente für die präzise Durchflussmessung in Heiz- und Kühlanlagen sowie Trinkwasserleitungssystemen. Ausgestattet mit selbstdichtenden Messnippeln, ermöglicht sie eine zuverlässige Erfassung des Durchflusses und ist für einen Nenndruck von PN 16 ausgelegt.

Welche Funktion erfüllt die IMI TA Messblende MDFO?

Die IMI TA Messblende MDFO dient der genauen Erfassung des Durchflusses in verschiedenen Leitungssystemen. Durch ihre feste Bauweise und die Integration selbstdichtender Messnippel stellt sie eine zuverlässige Komponente für die Überwachung und Steuerung von Flüssigkeitsströmen dar. Die Konstruktion ist auf eine einfache Handhabung ausgelegt, sodass für die Installation kein Spezialwerkzeug erforderlich ist.

Aus welchen Materialien besteht die Durchflussmessblende?

Die feste Messblende ist aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl gefertigt, der dem Werkstoff 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16) entspricht. Die Messnippel bestehen aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Dichtungen der Messnippel aus EPDM gefertigt sind. Diese Materialwahl stellt eine hohe Beständigkeit gegenüber Korrosion und eine lange Lebensdauer in anspruchsvollen Umgebungen sicher.

Für welche Betriebsbedingungen ist die Messblende geeignet?

Die IMI TA Messblende MDFO ist für einen breiten Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt. Sie ist für einen Nenndruck von PN 16 spezifiziert, was ihren Einsatz in Systemen mit entsprechenden Druckanforderungen ermöglicht. Die Ausführung DN 350 und ein Außendurchmesser von 444 mm kennzeichnen die Dimensionierung dieser Durchflussmessblende.

Technische Daten

• Nenndruck: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Ausführung: DN 350
• Außendurchmesser: 444 mm
• Stärke: 20
• Werkstoff Messblende: Nichtrostender Chrom-Nickel-Molybdän-Edelstahl (1.4436)
• Werkstoff Messnippel: AMETAL-C
• Werkstoff Dichtung: EPDM

Die IMI TA Durchflussmessblende MDFO bietet eine präzise und dauerhafte Lösung für die Durchflussmessung in Heiz-, Kühl- und Trinkwasseranlagen. Gefertigt aus hochwertigem Edelstahl und AMETAL-C, ist sie für anspruchsvolle Betriebsbedingungen mit Temperaturen von -20 °C bis +120 °C und einem Nenndruck von PN 16 ausgelegt. Ihre robuste Konstruktion und die selbstdichtenden Messnippel stellen eine zuverlässige Funktion sicher.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176996
• Außendurchmesser: 444
• Stärke: 20
• Werkstoff: rostfreier Stahl
