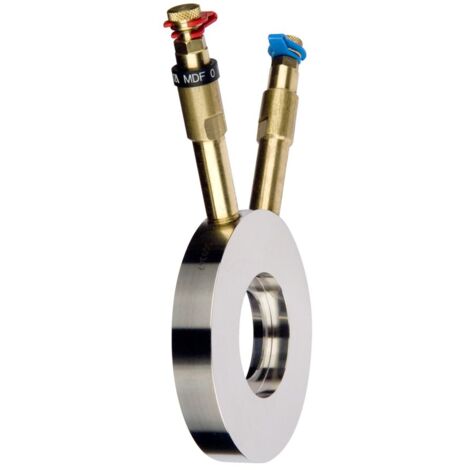

IMI Heimeier TA Durchflussmessblende PN 25 Typ MD-FO, DN 150, Durchmesser 224mm

IMI TA Durchflussmessblende MDFO, DN 150 Nenndruck PN 25, Durchmesser 224mm

Die IMI TA Durchflussmessblende MDFO ist eine präzise Messblende für den Einsatz in Heiz- und Kühlanlagen sowie Trinkwasserleitungssystemen. Sie ist als feste Messblende mit selbstdichtenden Messnippeln konzipiert und für einen Nenndruck von PN 25 ausgelegt. Mit einem Nenndurchmesser von DN 150 und einem Außendurchmesser von 224 mm bietet sie eine zuverlässige Lösung zur Durchflussmessung.

Wofür eignet sich die IMI TA Messblende MDFO?

Die Messblende MDFO von IMI TA ist speziell für die präzise Durchflussmessung in Heiz- und Kühlanlagen sowie in Trinkwasserleitungssystemen vorgesehen. Sie dient als zuverlässige Lösung zur Erfassung von Durchflusswerten in entsprechenden Leitungsbereichen.

Aus welchen Materialien besteht die IMI TA Messblende MDFO?

Die MDFO ist als feste Messblende aus nichtrostendem, austenitischem Chrom-Nickel-Molybdän-Edelstahl gefertigt. Der verwendete Werkstoff entspricht der Nummer 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16). Die Messnippel bestehen aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C, während die Dichtung der Messnippel aus EPDM gefertigt ist. Diese Materialkombination sorgt für eine hohe Beständigkeit gegenüber den Medien in Heiz-, Kühl- und Trinkwasseranlagen.

Welche technischen Merkmale bietet die IMI TA Messblende MDFO?

Die IMI TA Messblende MDFO ist für einen Nenndruck von PN 25 ausgelegt und kann in einem Temperaturbereich von -20 °C bis +120 °C eingesetzt werden. Mit einem Nenndurchmesser von DN 150 und einem Außendurchmesser von 224 mm ist sie für entsprechende Rohrleitungssysteme geeignet. Die Installation der Messblende erfordert kein Spezialwerkzeug, was die Montage vereinfacht.

Technische Daten

• Nenndruck: PN 25
• Nenndurchmesser: DN 150
• Außendurchmesser: 224 mm
• Stärke: 18
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Messblende: nichtrostender, austenitischer Chrom-Nickel-Molybdän-Edelstahl (Werkstoffnr. 1.4436 gemäß EN 10028-7 oder EN 10272 (BS 970 316/S16))
• Werkstoff Messnippel: AMETAL-C (korrosionsbeständig, entzinkungsfrei)
• Dichtung (Messnippel): EPDM

Die IMI TA Messblende MDFO bietet eine robuste und präzise Lösung zur Durchflussmessung in Heiz-, Kühl- und Trinkwasserinstallationen. Ihre Fertigung aus hochwertigem Edelstahl und die Beständigkeit gegenüber einem breiten Temperaturbereich von -20 °C bis +120 °C sowie einem Nenndruck von PN 25 machen sie zu einem zuverlässigen Bauteil. Die einfache Montage ohne Spezialwerkzeug unterstreicht die anwenderfreundliche Konzeption dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52176892
• Außendurchmesser: 224
• Stärke: 18
• Werkstoff: rostfreier Stahl
• Nenndurchmesser: DN 150
• Außendurchmesser: 224
• Stärke: 18
• Werkstoff: rostfreier Stahl
• Nenndurchmesser: DN 150
