Allgemeine Beschreibung

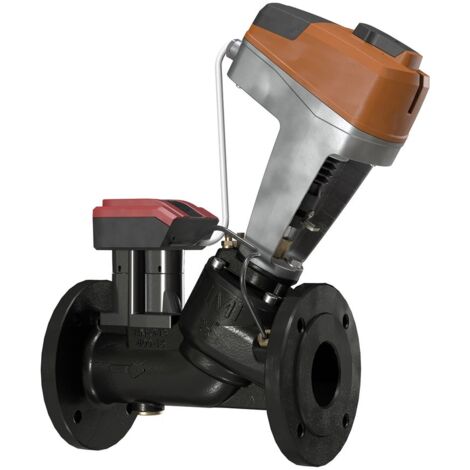

Das IMI TA Durchgangsregelventil TA-Smart ist ein elektronisch druckunabhängiges Regelventil mit DN100 und PN16 Flanschen. Es nutzt die Ultraschall-Durchflussmesstechnologie in Kombination mit einzigartigen Algorithmen, um optimale Regelergebnisse zu erzielen. Das Ventil kann sowohl den Durchfluss als auch die Leistung regeln, was hohe Flexibilität und Komfort bei Heizungs- und Kühlungsanwendungen bietet. Die kompakte Bauweise und die einfache Parametrierung reduzieren die Einbau- und Inbetriebnahmezeit erheblich.Technische daten
- Maximaler Durchfluss (qnom): 71.000 l/h einstellbar
- Kleinster regelbarer Durchfluss: 0,5% qnom
- Spannungsversorgung: 24 VAC/VDC, 50 Hz
- Leistungsaufnahme: Betrieb: 5,8 W, Standby: 1,9 W
- Schutzklasse: III
- Schutzart: IP54
- Medien: Kalt- und Warmwasser, Wasser-Glykol-Gemische (0-57 %)
- Mediumstemperatur: -10 ... +110 °C
- Nenndruck: PN 16
- Kennlinie: gleichprozentig
- Leckrate: ≤ 0,02 % von qnom
- Baulänge: nach EN 558, Serie 1
- Kvs-Wert: 120
- Schließdruck: 6 bar
- Differenzdruck DpVmax: 400 kPa
- Messprinzip: Ultraschall-Volumenstrommessung
- Regelgenauigkeit: +/- 5% (von 4 ... 100% qnom)
- Messgenauigkeit Temperaturdifferenz: +/- 0,15 K
- Ventilgehäuse: Sphäroguss EN-GJS-400-15
- Material Spindel: rostfreier Stahl
- Material O-Ringe: EPDM
- Material Kugeldichtung: EPDM
- Material primäre Spindeldichtung: EPDM
- Umgebungstemperatur: 0 °C
- Max. elektrische Leistungsaufnahme: 10,8 W
- Länge des Anschlusskabels: 5 m
Kompatibilität und Zubehör
- Handbetätigung via HyTune App
- Kommunikation via BACnet/Modbus oder Analog Signal
- Optionale Anbindung an die TA Cloud
- Datenlogging bis 13 Monate
