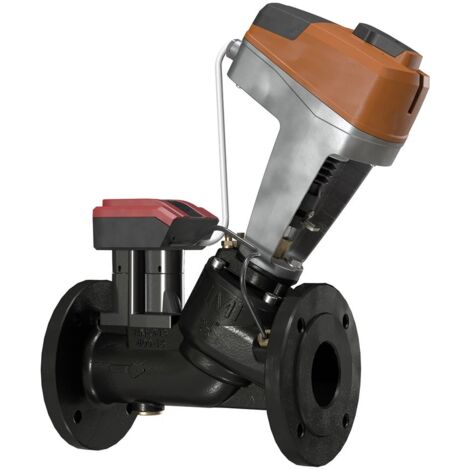

IMI Heimeier TA Durchgangsregelventil TA-Smart elektronisch druckunabhängig, DN 100, PN 25, Flansche

IMI TA Durchgangsregelventil TA-Smart, elektronisch druckunabhängig, DN 100, PN 25, mit Flansche

Das IMI TA Durchgangsregelventil TA-Smart ist ein elektronisch druckunabhängiges Energieventil, das für präzise Regelung und Messung in Heizungs- und Kühlungsanwendungen entwickelt wurde. Mit seiner Ultraschall-Durchflussmesstechnologie und der einzigartigen EQM-Charakteristik ermöglicht es eine hohe Genauigkeit bei der Steuerung von Durchfluss, Temperatur und Leistung. Das Ventil ist für einen Nenndurchmesser von DN 100 und einen Nenndruck von PN 25 ausgelegt und bietet eine effiziente Lösung für anspruchsvolle Anlagen. Die kompakte Bauweise und die einfache Parametrierung reduzieren die Einbau- und Inbetriebnahmezeit, wobei kein Spezialwerkzeug erforderlich ist.

Welche Vorteile bietet die Regelung mit dem TA-Smart?

Das TA-Smart Durchgangsregelventil misst und regelt Durchfluss, Temperatur und Leistung stetig mit höchster Präzision. Die einzigartige EQM-Charakteristik und die Ultraschall-Volumenstrommessung sorgen für exzellente Regelergebnisse. Es ist auch bei Wasser-Glykolgemischen und kleinsten Durchflussmengen äußerst genau. Die Regelung kann wahlweise als modulierende Regelung für Durchfluss (q), Leistung (P) oder Position erfolgen. Eine elektronische Druckkompensation ist integriert, was eine präzise Regelung auch bei wechselnden Bedingungen sicherstellt. Funktionen wie Ventilblockierschutz, Ventilblockage-Erkennung und eine Sicherheitsstellung im Fehlerfall erhöhen die Betriebssicherheit. Eine Diagnosefunktion, Datenerfassung und ein verzögerter Start sind ebenfalls vorhanden.

Wie erfolgt die Kommunikation und Parametrierung?

Die Kommunikation des TA-Smart Ventils ist vielseitig und flexibel. Sie kann über BACnet/Modbus oder ein Analogsignal erfolgen, wobei das Analogsignal in VDC oder mA über eine Steckbrücke in der SmartBox einstellbar ist. Die Parametrierung ist sowohl über ein Bussystem als auch drahtlos per Bluetooth Low Energy (BLE) über die HyTune App möglich. Eine optionale Anbindung an die TA Cloud steht ebenfalls zur Verfügung. Das Ventil ermöglicht zudem eine Handbetätigung via HyTune App und zeigt Betriebsart, Status sowie Position an. Ein Datenlogging ist bis zu 13 Monate möglich.

Für welche Medien und Betriebsbedingungen ist das Ventil geeignet?

Das TA-Smart Durchgangsregelventil ist für den Einsatz mit Kalt- und Warmwasser sowie neutralen Flüssigkeiten konzipiert. Es ist auch für Wasser-Glykol-Gemische mit einem Anteil von 0 bis 57 % geeignet. Die Mediumstemperatur kann in einem breiten Bereich von -10 °C bis +110 °C liegen. Der Nenndruck beträgt PN 25. Mit der Schutzart IP54 ist das Ventil gegen Staub und Spritzwasser geschützt. Die Umgebungstemperatur sollte zwischen 0 °C und 50 °C liegen, bei einer zulässigen relativen Feuchtigkeit von 5 % bis 95 %.

Aus welchen Materialien besteht das TA-Smart Ventil?

Das Ventilgehäuse des TA-Smart ist aus robustem Sphäroguss EN-GJS-400-15 gefertigt, auch bekannt als Gusseisen GGG 40. Der Ventileinsatz besteht ebenfalls aus Sphäroguss EN-GJS-400-15 und Messing. Für den Kegel wird rostfreier Stahl in Kombination mit einem EPDM O-Ring verwendet. Ventilsitz und Spindel sind aus rostfreiem Stahl gefertigt, während die Spindeldichtung und weitere O-Ringe aus EPDM bestehen. Die Feder ist ebenfalls aus rostfreiem Stahl und das Anschlusskabel ist halogenfrei.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 25
• Kvs-Wert: 120
• Maximaler Durchfluss (qnom): 71.000 l/h
• Kleinster regelbarer Durchfluss: 0,5 % qnom
• Max. Differenzdruck (DpVmax): 400 kPa
• Mediumstemperatur: -10 bis +110 °C
• Schutzart: IP54
• Leckrate: kleiner oder gleich 0,02 % von qnom
• Regelgenauigkeit: +/- 5% (von 4 bis 100% qnom)

Das IMI TA-Smart Durchgangsregelventil bietet eine fortschrittliche Lösung für die präzise Steuerung von Heiz- und Kühlsystemen. Mit seiner hohen Regelgenauigkeit von +/- 5 % und der Fähigkeit, Durchfluss, Temperatur und Leistung zu messen, trägt es maßgeblich zur Effizienz und zum Komfort in Anlagen bei. Die robuste Bauweise aus Sphäroguss und rostfreiem Stahl, kombiniert mit einem Nenndurchmesser von DN 100 und einem Nenndruck von PN 25, macht es zu einer zuverlässigen Komponente für vielfältige Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile elektronisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32223101390
• Bauhöhe: 435
• Art der Regelung: modulierend
• Steuersignal: 0 - 10 V / 4 - 20 mA
• Messprinzip: Ultraschall
• Länge: 350
• Werkstoff des Gehäuses: Gusseisen
• Volumenstrommessung: ja
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Umgebungstemperatur: 0 - 50
• Volumenstrom: 3,9 - 19,7
• Länge des Anschlusskabels: 5
• Schutzart (IP): IP54
• Geeignet für Flüssigkeiten: ja
• Bedienung über Webinterface: ja
• Anzahl der Temperatursensoren: 2
• Temperatursensor gepaart: ja
• Art der Druckkompensation: elektronisch
• Max. Zeit Datenspeicherung: 13
• Delta-T-Management: ja
• Echtzeitüberwachung: ja
• Leistungsregelung: ja
• Bedienung über Handterminal möglich: ja
• Druckstufe Artikel: PN 25
• Bei Lieferung komplett zusammengebaut: ja
• Min. Druckunterschied: 5
• Klappencharakteristik: gleicher Prozentsatz/linear (einstellbar)
• Automatische Huberkennung: ja
• Mit Datenlogger: nein
• Sensortyp (Temperatur): Pt1000
• Zustandsmeldung: 0 - 10 V
• Kvs-Wert: 120
• Material Spindel: rostfreier Stahl
• Anschlüsse: Flansch
• Max. elektrische Leistungsaufnahme: 10,8
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Nenndurchmesser: DN 100
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: ja
• Netzspannung: 24 V AC/DC
• Selbsteinstellbare Schlaglänge: ja
• Leckverlust des Kvs-Wertes: 0
• Werkstoffgüte des Gehäuses: Gusseisen GGG 40 (GJS-400-15)
• Einstellbare Zustandsmeldung: ja
• Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
